| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | जेजेडपी-4.0बी |
| MOQ: | 4 टुकड़े |
| भुगतान की शर्तें: | एल/सी,डी/ए,डी/पी,टी/टी |

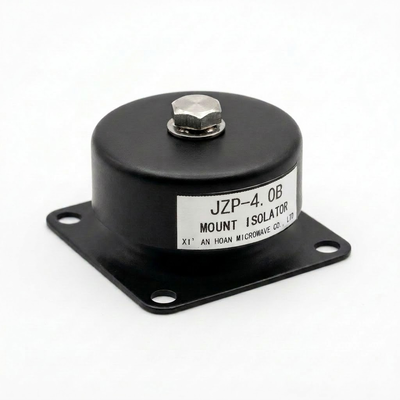

जेडजेपी-4.0बी रबर शॉक एब्जॉर्बर
जेडजेपी-4.0बी जेडजेपी-बी श्रृंखला का एक असेंबलड रबर शॉक एब्जॉर्बर है जिसे शीआन होआन द्वारा निर्मित किया गया है। यह इकाई 4.0 किलोग्राम का नाममात्र भार वहन करती है और इसमें एक स्टील स्प्रिंग कोर और एक मोल्डेड इलास्टोमर तत्व शामिल है। कंपन स्रोत और उसके सपोर्ट के बीच स्थापित, यह झटके को अवशोषित करता है और प्रेषित कंपन को कम करता है, जिससे संरचना-जनित शोर फर्श, फ्रेम और हाउसिंग से दूर रहता है। विशिष्ट माउंटिंग पॉइंट में वाहन असेंबली, सामान्य मशीनरी, इंजन, कंप्रेसर, पंखे और पंप शामिल हैं।
एंटी-रोटेशन स्लॉट ज्यामिति और ड्राई-फिल्म लो-फ्रिक्शन कोटिंग
एंटी-रोटेशन स्लॉट ज्यामिति। जेडजेपी-4.0बी के हाउसिंग को स्लॉट के साथ मशीन किया गया है जो माउंटिंग फेस पर मिलान करने वाली कीज़ से जुड़ते हैं। जब आइसोलेटर को बोल्ट से कसा जाता है, तो स्लॉट हाउसिंग और इलास्टोमर कॉलम को माउंटिंग एक्सिस के चारों ओर एक निश्चित अभिविन्यास में रखते हैं, इसलिए उपकरण से टॉर्क या सेवा के दौरान साइड लोड आइसोलेटर को अपनी स्थिति से घुमा नहीं सकते हैं। इसलिए लोड डिज़ाइन किए गए एक्सिस पर बना रहता है और इकाई की रेटेड कठोरता संरक्षित रहती है।
ड्राई-फिल्म लो-फ्रिक्शन कोटिंग। जेडजेपी-4.0बी के स्लाइडिंग फेस पर एक ड्राई-फिल्म कोटिंग होती है जो तरल स्नेहक के बिना संपर्क घर्षण को कम रखती है। कोटिंग आइसोलेटर की कार्यशील तापमान सीमा में प्रभावी रहती है, धूल या गंदगी जमा नहीं करती है, और समर्थित उपकरण के विस्तार, संकुचन या कंपन होने पर स्टिक-स्लिप गति को कम करती है। यह प्रेषित बलों को स्थिर रखता है और रखरखाव को सरल बनाता है।
मॉडल डेटा (जेडजेपी-4.0बी)
नीचे दिए गए मान जेडजेपी-बी तकनीकी शीट की जेडजेपी-4.0बी पंक्ति से लिए गए हैं।
| पैरामीटर | मान |
| नाममात्र भार | 4.0 किग्रा |
| स्थैतिक विस्थापन | ≤ 0.3 मिमी |
| संचालन तापमान | -45 ~ +65 ℃ |
| अनुनाद आवृत्ति | 41.5 ± 5 हर्ट्ज |
| डैम्पिंग अनुपात | ≥ 0.13 |
| प्रभाव परीक्षण | 100g, 12 चक्र |
| समाप्ति तिथि (सूचीबद्ध अनुसार) | 8 / 5 |
आयामी पैरामीटर
जेडजेपी-4.0बी जेडजेपी-बी लेआउट का अनुसरण करता है। नीचे दी गई पंक्ति जेडजेपी-4.0बी द्वारा उपयोग किए जाने वाले जेडजेपी-बी लेआउट (डी, एच, एच, ए, बी, डी1, एमजी और आर) के आयामी मान देती है।
| मॉडल | डी | एच | एच | ए | बी | डी1 | एमजी | आर |
| जेडजेपी | 58 | 29 | 17 | 50 | 60 | 5.5 | एम6 | 5 |
| जेडजेपी-बी (जेडजेपी-4.0बी लेआउट) | 46 | 30 | 18 | 40 | 50 | 5.5 | एम6 | 5 |
| जेडजेपी-सी | 36 | 20 | 13.5 | 32 | 40 | 4.3 | एम5 | 4 |
अनुप्रयोग
जेडजेपी-4.0बी उन माउंटिंग पॉइंट में फिट बैठता है जहां टॉर्क या साइड लोड आइसोलेटर को घुमाने की प्रवृत्ति रखते हैं, जैसे वाहनों और जहाजों में इंजन और गियरबॉक्स, जनरेटर सेट, पंप, पंखे और कंप्रेसर। लो-फ्रिक्शन कोटेड फेस थर्मल विस्तार वाले उपकरणों के लिए भी उपयुक्त हैं, जहां माउंट को अतिरिक्त बल स्थानांतरित किए बिना छोटी स्लाइडिंग मूवमेंट की अनुमति देनी चाहिए।
