| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | जेजेडपी-3.0बी |
| MOQ: | 4 टुकड़े |
| भुगतान की शर्तें: | एल/सी,डी/ए,डी/पी,टी/टी |

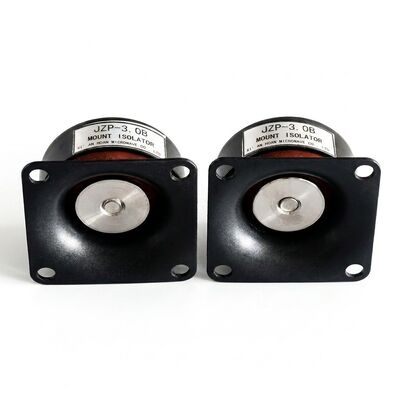

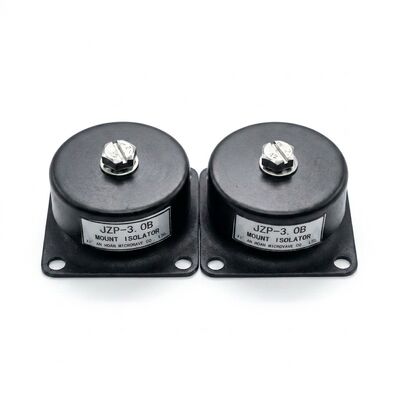

JZP-3.0B रबर शॉक एब्सॉर्बर
JZP-3.0B शीआन होान द्वारा निर्मित JZP-B श्रृंखला का एक इकट्ठा रबर सदमे से छुटकारा दिलाता है। इकाई 3 का एक नाममात्र भार लेती है।0 किलोग्राम और एक स्टील स्प्रिंग कोर के साथ एक मोल्ड इलास्टोमर तत्व को जोड़ती हैएक कंपन स्रोत और उसके समर्थन के बीच स्थापित, यह सदमे को अवशोषित करता है और प्रसारित कंपन को कम करता है, फर्श, फ्रेम और आवासों से संरचना-जनित शोर को दूर रखता है।विशिष्ट माउंटिंग पॉइंट्स में वाहन इकाइयां शामिल हैंसामान्य मशीनरी, इंजन, कंप्रेसर, पंखे और पंप।
विफलता-सुरक्षित इंटरलॉक्ड संरचनात्मक डिजाइन और डिस्कैप्ड कठोरता अनुपात
विफलता-सुरक्षित इंटरलॉक्ड संरचनात्मक डिजाइन।एलास्टोमर तत्व और JZP-3.0B के धातु फिटिंग को केवल आसंजन द्वारा नहीं बल्कि एक परस्पर जुड़ा हुआ जोड़ द्वारा एक साथ रखा जाता है।सामान्य भार के तहत संयुक्त संपर्क चेहरे भर में समान रूप से बल फैलता हैयदि रबर और धातु के बीच बंधन अतिभारित होता है, तो इंटरलॉक इलास्टोमर को आवास के अंदर कैप्चर रखता है, इसलिए अलगावकर्ता ढीले भागों में अलग नहीं होता है।समर्थित उपकरण अतिभार घटना के दौरान जगह पर रहता है, जो उपकरणों और आवरणों को द्वितीयक प्रभाव क्षति को सीमित करता है।
अक्षीय और रेडियल कठोरता अनुपातों को अलग किया गया।अक्षीय और रेडियल कठोरता के मानों को अलग-अलग डिजाइन मापदंडों के माध्यम से नियंत्रित किया जाता हैः अक्षीय दिशा को इलास्टोमर स्तंभ की ऊंचाई और क्रॉस-सेक्शन द्वारा निर्धारित किया जाता है,जबकि रेडियल दिशा स्तंभ व्यास और आवास के आंतरिक रिक्ति द्वारा निर्धारित किया जाता हैचूंकि दोनों मूल्यों को स्वतंत्र रूप से समायोजित किया जाता है, इसलिए JZP-3.0B रेडियल दिशा में पार्श्व प्रतिरोध के साथ 3.0 किलोग्राम के नाममात्र भार के लिए एक समायोजित अक्षीय प्रतिक्रिया प्रदान कर सकता है।अलगावकर्ता 41 के पास एक प्रतिध्वनित आवृत्ति रखता है.5 हर्ट्ज इन माउंटिंग व्यवस्थाओं में 0.13 से अधिक एक डम्पिंग अनुपात के साथ।
मॉडल डेटा (JZP-3.0B)
नीचे दिए गए मान JZP-B तकनीकी पत्र की JZP-3.0B पंक्ति से लिए गए हैं।
| पैरामीटर | मूल्य |
| नाममात्र भार | 3.0 किलो |
| स्थैतिक विस्थापन | ≤ 0.3 मिमी |
| परिचालन तापमान | -45 ~ +65 °C |
| प्रतिध्वनित आवृत्ति | 41.5 ± 5 Hz |
| डम्पिंग अनुपात | ≥ 013 |
| प्रभाव परीक्षण | 100 ग्राम, 12 चक्र |
| समाप्ति तिथि (जैसा कि सूचीबद्ध है) | 8 / 5 |
आयामी मापदंड
JZP-3.0B JZP-B लेआउट का अनुसरण करता है। नीचे दी गई पंक्ति में JZP-3.0B द्वारा उपयोग किए जाने वाले JZP-B लेआउट (D, H, h, A, B, d1, MG और R) के आयामी मान दिए गए हैं।
| मॉडल | D | H | h | ए | बी | d1 | एमजी | आर |
| JZP | 58 | 29 | 17 | 50 | 60 | 5.5 | एम6 | 5 |
| JZP-B (JZP-3.0B लेआउट) | 46 | 30 | 18 | 40 | 50 | 5.5 | एम6 | 5 |
| JZP-C | 36 | 20 | 13.5 | 32 | 40 | 4.3 | एम5 | 4 |
आवेदन
JZP-3.0B उन उपकरणों के लिए उपयुक्त है जिन्हें एक आस-पास की मशीन कंपन उत्पन्न करते समय चलना चाहिएः वाहनों और जहाजों में इंजन और गियरबॉक्स, कंप्रेसर, प्रशंसक, पंप और संयंत्रों में जनरेटर,और इलेक्ट्रॉनिक नियंत्रण रखने वाले अलमारियाँइसका प्रयोग मशीन के आधार पर और प्रकाश संयंत्र के नीचे भी किया जाता है, जहां इसका उद्देश्य कंपन को कब्जे वाली मंजिलों में फैलने से रोकना है।
