| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | जेजेडपी-13.5 |
| MOQ: | 4 टुकड़े |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |

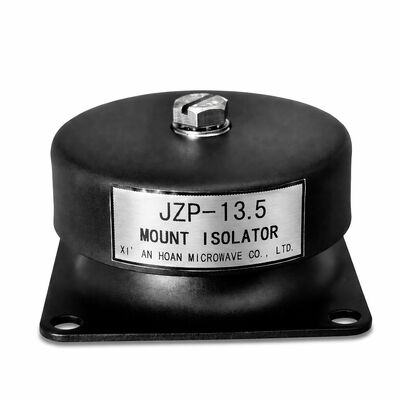

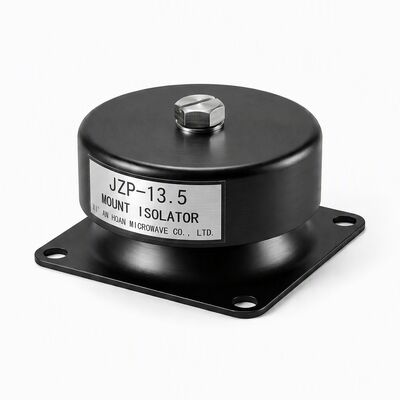

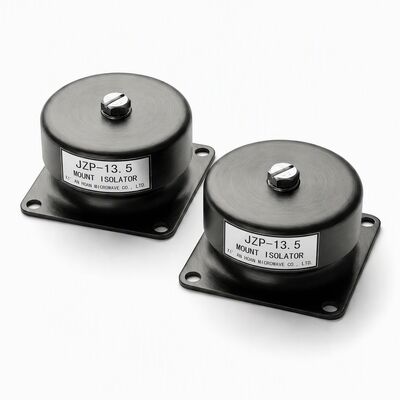

जेडजेपी-13.5 मॉड्यूलर स्टैकेबल वाइब्रेशन आइसोलेटर
जेडजेपी-13.5 फ्रिक्शन डैम्पिंग आइसोलेटर एक मॉड्यूलर स्टैकिंग आर्किटेक्चर पेश करता है जो रोटेटिंग मशीनरी इंस्टॉलेशन के मल्टी-एक्सिस वाइब्रेशन चुनौतियों को संबोधित करने के तरीके को बदल देता है। 13.5 किग्रा की नाममात्र सिंगल-यूनिट लोड रेटिंग और औद्योगिक ड्राइव सिस्टम में सिद्ध ट्रैक रिकॉर्ड के साथ, जेडजेपी-एससी1 उत्पाद लाइन का यह सदस्य रखरखाव इंजीनियरों और ओईएम डिजाइनरों को कस्टम आइसोलेशन ऐरे बनाने की अनुमति देता है - समान इकाइयों को श्रृंखला, समानांतर, या हाइब्रिड कॉन्फ़िगरेशन में जोड़कर कठोरता, लोड वितरण और डैम्पिंग विशेषताओं को समायोजित करता है, बिना नए टूलिंग को डिजाइन या योग्य किए।माउंट इंटरफ़ेस पर स्टार्टअप टॉर्क ट्रांजिएंट्स को हल करनाजब एक इलेक्ट्रिक मोटर स्थिर अवस्था से ऑपरेटिंग गति तक तेज होती है, तो स्टेटर फ्रेम एक प्रतिक्रिया टॉर्क पल्स का अनुभव करता है जो स्थिर-अवस्था पूर्ण-लोड मान के 2-3 गुना तक पहुंच सकता है। कठोरता से बोल्ट किए गए माउंट इस क्षणिक को सीधे बेस फ्रेम में संचारित करते हैं, जहां यह शाफ्ट कपलिंग, बेल्ट टेंशनर और बेयरिंग हाउसिंग पर माइक्रो-डिस्प्लेसमेंट के रूप में प्रकट होता है। जेडजेपी-13.5 नियंत्रित इलास्टोमर शीयर विरूपण के माध्यम से इस पीक टॉर्क घटना को रोकता है - रबर-धातु कंपोजिट स्पाइक को अवशोषित करने के लिए पर्याप्त कोणीय अनुपालन प्रदान करता है, फिर अवशिष्ट ऑफसेट के बिना स्थिर संतुलन पर लौटता है। परिणाम कपलिंग पहनने की दर में मापने योग्य कमी और निरंतर-ड्यूटी मोटर-पंप असेंबली में ड्राइव-एंड बेयरिंग जीवन का प्रलेखित विस्तार है।
प्रत्येक जेडजेपी-13.5 इकाई में 50 * 60 मिमी बोल्ट पैटर्न पर मानकीकृत एम5 थ्रेडेड माउंटिंग इंटरफेस होते हैं। मशीन स्टील एडॉप्टर प्लेट्स (होआन से ऑफ-द-शेल्फ उपलब्ध) के माध्यम से इकाइयों को इंटरकनेक्ट करके, इंजीनियर असेंबल कर सकते हैं:
- कई आइसोलेटर एक मशीन फुट पर लोड साझा करते हैं, 13.5 किग्रा की वृद्धि में कुल क्षमता बढ़ाते हैं जबकि समान ऊर्ध्वाधर प्राकृतिक आवृत्ति को बनाए रखते हैं
शाफ्ट-टू-बेयरिंग इंटरफ़ेस पर माइक्रो-मोशन - तकनीकी रूप से
कहा जाता है - कंपन-गहन वातावरण में समय से पहले रोटेटिंग उपकरण विफलता का एक प्रमुख मूल कारण है। यहां तक कि 10 माइक्रोन से नीचे विस्थापन आयाम, जब प्रतिदिन लाखों बार दोहराया जाता है, तो चिपकने वाले पहनने और ऑक्सीकरण चक्र के माध्यम से धीरे-धीरे सतह सामग्री को हटा देता है। शाफ्ट लाइन तक पहुंचने से पहले बल ऊर्जा को अवशोषित करके, जेडजेपी-13.5 आइसोलेटर बेयरिंग जर्नल पर फेटिंग आयाम को क्षति सीमा से काफी नीचे कम कर देते हैं। जेडजेपी-एससी1 माउंट के साथ रेट्रोफिट किए गए पेपर मिल रोल ड्राइव से फील्ड डेटा ने 36 महीने की अवलोकन खिड़की पर कठोर-बोल्टेड बेसलाइन इंस्टॉलेशन की तुलना में बेयरिंग प्रतिस्थापन आवृत्ति में 60% की कमी दिखाई।एक नज़र में तकनीकी प्रदर्शनजेडजेपी-13.5 41.5 ± 5 हर्ट्ज की अनुनाद आवृत्ति और ≥ 0.13 के डैम्पिंग अनुपात के साथ संचालित होता है, इसे उच्च-डैम्पिंग श्रेणी (सी/सीसी > 0.10) में मजबूती से रखता है जहां अनुनाद पर प्रवर्धन को ऐसे आयामों तक दबा दिया जाता है जो उपकरण अखंडता को खतरा नहीं पहुंचाते हैं। रेटेड लोड पर इसकी स्थिर विक्षेपण सीमा ≤ 0.3 मिमी यह सुनिश्चित करती है कि आइसोलेटर गतिशील ऊर्जा को अवशोषित करते हुए भी शाफ्ट संरेखण सहनशीलता बनाए रखी जाती है। इकाई को 100G शॉक पल्स (12 लगातार प्रभाव) का सामना करने के लिए टाइप-परीक्षण किया गया है और इसमें शून्य क्रीप गिरावट के साथ 8-वर्षीय डिजाइन सेवा जीवन है।
श्रृंखलाडी (मिमी)एच±1 (मिमी)एच (मिमी)ए±0.2 (मिमी)बी (मिमी)डीडी2आरबी (मिमी)एच1 (मिमी)
जेडजेपी-एससी1
| 60 | 36 | 21.7 | 50 | 60 | एम5 | Φ5.5 | 5 | 28 | 3.4 | तकनीकी पैरामीटर |
| मॉडल | डैम्पिंग अनुपात | विक्षेपण | कार्य तापमान (℃) | अनुनाद आवृत्ति (हर्ट्ज) | डैम्पिंग अनुपात | प्रभाव परीक्षण | सेवा जीवन (वर्ष) | जेडजेपी-3.2-एससी1 | 3.2 | ≤0.3 |
-45～+65
| 41.5±5 | ≥0.13 | 100जी * 12 | 8 | जेडजेपी-4.2-एससी1 | 4.2 | जेडजेपी-5.2-एससी1 | 5.2 |
| जेडजेपी-6.0-एससी1 | 6.0 | जेडजेपी-7.0-एससी1 | 7.0 | जेडजेपी-7.5-एससी1 | 7.5 | जेडजेपी-9.0-एससी1 | 9.0 |
| जेडजेपी-10.5-एससी1 | 10.5 | ||||||
| जेडजेपी-13.5-एससी1 | 13.5 | ||||||
| जेडजेपी-15-एससी1 | 15 | ||||||
| आवेदन मामला: मोटर-पंप ड्राइव ट्रेन | एक विशिष्ट औद्योगिक पंपिंग स्टेशन में, एक 11 किलोवाट इलेक्ट्रिक मोटर एक लचीले जबड़े कपलिंग के माध्यम से एक सेंट्रीफ्यूगल पंप चलाती है। डायरेक्ट-ऑन-लाइन स्टार्टिंग के दौरान, मोटर फ्रेम लगभग 180 एन·एम का क्षणिक टॉर्क रिएक्शन अनुभव करता है - रनिंग टॉर्क से लगभग तीन गुना - जो स्थिर-अवस्था कंपन स्पेक्ट्रम पर सुपरइम्पोज़्ड होता है। कठोर माउंटिंग के साथ, यह क्षणिक बेसप्लेट के माध्यम से पंप सक्शन फ्लैंज में फैलता है, जिससे बार-बार माइक्रो-मिसअलाइनमेंट होता है जो जबड़े कपलिंग इंसर्ट वियर और पंप मैकेनिकल सील के क्षरण को तेज करता है। समानांतर-स्टैक कॉन्फ़िगरेशन (प्रति मोटर फुट दो इकाइयां, कुल चार फीट) में जेडजेपी-13.5 आइसोलेटर स्थापित करने से बेसप्लेट तक पीक टॉर्क ट्रांसमिशन 70% से अधिक कम हो जाता है, जबकि 0.05 मिमी के भीतर स्थिर संरेखण बनाए रखा जाता है - कपलिंग निर्माता की सहनशीलता लिफाफे के भीतर अच्छी तरह से। | ||||||
| अनुशंसित कॉन्फ़िगरेशन | मशीन प्रकार | ||||||
| अनुशंसित स्टैक | कुल लोड क्षमता | ||||||
| छोटा मोटर (< 50 किग्रा कुल) | 4 * जेडजेपी-13.5 (सिंगल-लेयर) | ||||||
| 54 किग्रा | मध्यम मोटर-पंप सेट (50-100 किग्रा) | ||||||
| 4 * जेडजेपी-13.5 (डुअल पैरेलल) | 108 किग्रा |
8+ * जेडजेपी-13.5 (हाइब्रिड ऐरे)
| प्रेसिजन सीएनसी स्पिंडल | 3-4 * जेडजेपी-13.5 (किनेमेटिक माउंट) | 40.5-54 किग्रा |
| ज़ियान होआन आइसोलेटर टेक्नोलॉजी - सिद्ध विशेषताएँरेटेड सेवा जीवन पर शून्य क्रीप और शून्य एजिंग | तेजी से कंपन ऊर्जा अपव्यय के लिए उच्च आंतरिक डैम्पिंग गुणांक | कठोरता बहाव के बिना बहुत विस्तृत ऑपरेटिंग तापमान रेंज |
| मानकीकृत फिटिंग ज्यामिति की व्यापक लाइब्रेरी | तेजी से प्रोटोटाइपिंग और किफायती छोटे-बैच उत्पादन | त्वरित जीवन परीक्षण के माध्यम से सत्यापित रग्ड मोनोलिथिक निर्माण |
| एकल कॉम्पैक्ट पैकेज में एक साथ शॉक और वाइब्रेशन क्षीणन | औद्योगिक रसायन, समुद्री जल विसर्जन, ओजोन और यूवी विकिरण के प्रतिरोधी | अक्सर पूछे जाने वाले प्रश्न |
| प्रश्न: मैं अपनी मशीन के लिए सही स्टैक कॉन्फ़िगरेशन कैसे निर्धारित करूं? | ए: हमें अपनी मशीन का कुल वजन, फुटप्रिंट आयाम और प्राथमिक उत्तेजना आवृत्तियां (मोटर आरपीएम और ब्लेड-पास आवृत्ति यदि लागू हो) प्रदान करें। हमारे आवेदन इंजीनियर 48 घंटों के भीतर एक स्टैकिंग लेआउट की सिफारिश करेंगे, जिसमें अनुमानित ट्रांसमिसिबिलिटी वक्र शामिल होंगे। | प्रश्न: क्या स्टैकिंग अलगाव प्रणाली की प्राकृतिक आवृत्ति को बदलता है? |
ए: समानांतर स्टैकिंग - एक मशीन फुट के नीचे कई आइसोलेटर को जोड़ना - लोड क्षमता बढ़ाता है जबकि समान ऊर्ध्वाधर प्राकृतिक आवृत्ति को संरक्षित करता है क्योंकि कठोरता और समर्थित द्रव्यमान आनुपातिक रूप से बढ़ते हैं। श्रृंखला स्टैकिंग - आइसोलेटर को एंड-टू-एंड जोड़ा जाता है - कुल विक्षेपण बढ़ाता है और प्रभावी प्राकृतिक आवृत्ति को कम करता है, जो बहुत कम-आवृत्ति उत्तेजना स्रोतों को अलग करने के लिए उपयोगी है।
