| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | जेजेडपी-13.5 |
| MOQ: | 4 टुकड़े |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |

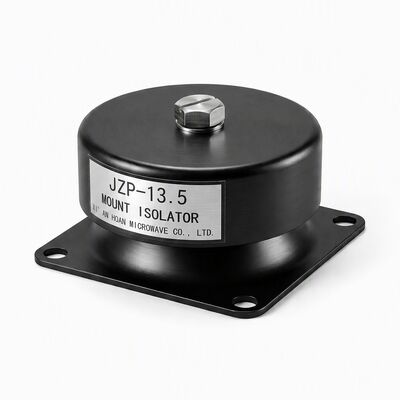

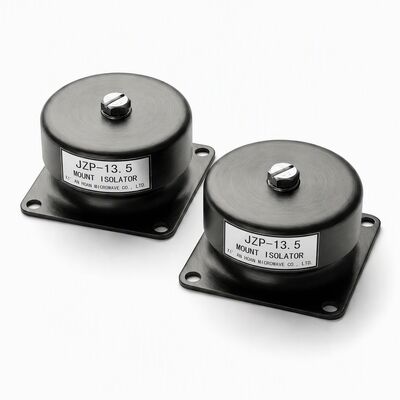

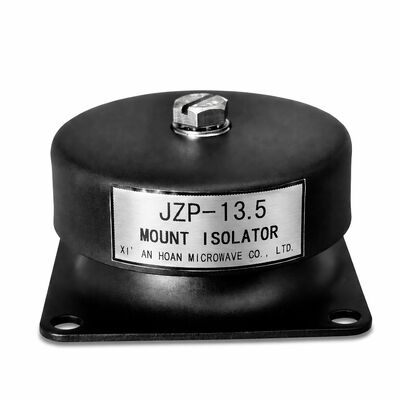

JZP-13.5 घर्षण को कम करने वाला कंपन पृथक
JZP-13.5 एक सटीक-कैलिब्रेट घर्षण डिम्पिंग अलगावकर्ता है जिसे वातावरण में विश्वसनीय कंपन नियंत्रण प्रदान करने के लिए डिज़ाइन किया गया है जहां नमी, नमक से भरी हवा,और निरंतर आर्द्रता पारंपरिक रबर-धातु माउंट को खराब करती है. एक नामित भार के लिए नामित13.5 किलो, यह इकाई JZP-SC1 परिवार से संबंधित है, जिसकी धातु-इलास्टोमर कम्पोजिट वास्तुकला को अपतटीय प्लेटफार्मों, तटीय प्रसंस्करण संयंत्रों, उष्णकटिबंधीय-क्षेत्र HVAC प्रतिष्ठानों में तैनात किया गया है,और समुद्री इंजीनियरिंग अनुप्रयोगों के लिए एक दशक से अधिक.
स्प्रिंग-ओनली माउंट के विपरीत जो ऊर्जा को स्टोर और रिलीज़ करते हैं, जो अवशिष्ट दोलन का उत्पादन करते हैं, जेजेडपी-135 अपने सटीक रूप से गठित इलास्टोमर कोर और समकक्ष धातु आवास के बीच नियंत्रित आंतरिक घर्षण के माध्यम से सीधे कम ग्रेड थर्मल ऊर्जा में आने वाले कंपन को परिवर्तित करता हैयांत्रिक गड़बड़ी के प्रत्येक चक्र को अवशोषित किया जाता है और दूर किया जाता है।लगभग शून्य रिबाउंडयह तंत्र विशेष रूप से तैरते प्लेटफार्मों और जहाज के सहायक प्रणालियों पर मूल्यवान है जहां द्वितीयक गति संरेखण बहाव, फास्टनर थकान,और तेजी से सील अपघटन.
इलास्टोमर फॉर्मूलेशन में हाइड्रोलिसिस-रोधी यौगिक शामिल हैं जो संघनक, खारे पानी के छिड़काव और उच्च आर्द्रता वाले वातावरण के लिए निरंतर जोखिम से आणविक टूटने का विरोध करते हैं।नमक कोहरे के संपर्क में स्वतंत्र परीक्षण से पुष्टि होती है कि 1 के बाद डम्पिंग गुणांक में बदलाव ± 5% के भीतर रहता है,000 घंटे का त्वरित समुद्री वायुमंडल अनुकरण।-45 °C से +65 °C, जेजेडपी-135 delivers consistent isolation performance from Arctic offshore wind-farm cabinets to equatorial compressor stations where daytime ambient temperatures routinely exceed 45 ℃ with near-saturated relative humidity.
JZP-SC1 ज्यामिति एक प्रतिध्वनि आवृत्ति के लिए विन्यस्त है41.5 ± 5 Hzएक डम्पिंग अनुपात 0 से अधिक के साथ13, व्यापक उत्तेजना स्पेक्ट्रम में प्रभावी कमजोरी प्रदान करता है।कम आवृत्ति संरचनात्मक स्वैप मध्यम समुद्र की स्थिति के दौरान जहाज के डेक और ऊंचे प्लेटफार्मों पर आम है, हल्के से कम स्प्रिंग आइसोलेटर के विशिष्ट प्रवर्धन शिखर के बिना मंद हैइसी समय, मोटर वाइंडिंग, पंप इम्पेलर और कंप्रेसर पिस्टन से उच्च आवृत्ति वाले हार्मोनिक को अलग किया जाता है, इससे पहले कि वे आसन्न बुलचेड या इंस्ट्रूमेंट रैक में फैल जाएं।
के लिए योग्यआठ वर्षनिरंतर कार्य के साथ एक प्रलेखित रिकॉर्ड शून्य creep और शून्य उम्र बढ़ने के क्षेत्र में लौटाए गए नमूनों में, JZP-13.5 कोई स्नेहन की आवश्यकता नहीं है, कोई re-torquing,और अधिकांश औद्योगिक उपकरणों के डिजाइन जीवन के भीतर कोई नियोजित प्रतिस्थापन नहीं. इकाई का सामना करता है100G इम्पैक्ट पल्स(12 लगातार घटनाएं) स्थायी सेट के बिना, शिपिंग, स्थापना और आपातकालीन बंद होने के परिदृश्यों के दौरान पारगमनियों को संभालने के लिए एक उदार सुरक्षा मार्जिन प्रदान करते हैं।
उत्पाद आयाम
| श्रृंखला | डी (मिमी) | H±1 (मिमी) | h (मिमी) | A±0.2 (मिमी) | बी (मिमी) | d | d2 | आर | b (मिमी) | h1 (मिमी) |
| JZP-SC1 | 60 | 36 | 21.7 | 50 | 60 | एम5 | Φ5.5 | 5 | 28 | 3.4 |
तकनीकी मापदंड
| मॉडल | नाममात्र भार (किग्रा) | झुकना | कार्य तापमान (°C) | प्रतिध्वनित आवृत्ति (हर्ट्ज) | डम्पिंग अनुपात | प्रभाव परीक्षण | सेवा जीवन (वर्ष) |
| JZP-3.2-SC1 | 3.2 | ≤0.3 | -४५+६५ | 41.5±5 | ≥0.13 | 100G * 12 | 8 |
| JZP-4.2-SC1 | 4.2 | ||||||
| JZP-5.2-SC1 | 5.2 | ||||||
| JZP-6.0-SC1 | 6.0 | ||||||
| JZP-7.0-SC1 | 7.0 | ||||||
| JZP-7.5-SC1 | 7.5 | ||||||
| JZP-9.0-SC1 | 9.0 | ||||||
| JZP-10.5-SC1 | 10.5 | ||||||
| JZP-13.5-SC1 | 13.5 | ||||||
| JZP-15-SC1 | 15 |
शीआन होान आइसोलेटर प्रौद्योगिकी ️ सिद्ध विशेषताएं
प्रश्न: JZP-13.5 लगातार गीले वातावरण में कैसे काम करता है?
A: हाइड्रोलिसिस प्रतिरोधी इलास्टोमर यौगिक मीठे पानी, समुद्री पानी और उच्च आर्द्रता वाले वातावरण के लंबे समय तक संपर्क के बाद पूर्ण यांत्रिक विनिर्देशों को बनाए रखता है।नमक-धुंध कक्ष परीक्षण 1 में स्थिर damping दर्शाता हैसमुद्र के वायुमंडल के त्वरित अनुकरण के 1000 घंटे।
प्रश्न: क्या बाहरी तटीय उपयोग के लिए 8 साल का सेवा जीवन यथार्थवादी है?
उत्तर: हाँ. दक्षिण पूर्व एशिया में अपतटीय प्रतिष्ठानों से लौटे क्षेत्र के नमूने 8 साल के निरीक्षण के मील के पत्थर पर 95% से अधिक डम्पिंग गुणांक प्रतिधारण दिखाते हैं।रेंगने से संबंधित आयामी परिवर्तन या बंधन विच्छेदन के शून्य उदाहरणों के साथ.
प्रश्न: क्या इस अलगाव को 13.5 किलोग्राम से अधिक भार के लिए कॉन्फ़िगर किया जा सकता है?
उत्तरः एक से अधिक जेजेडपी-13.5 इकाइयों को समानांतर में व्यवस्थित किया जा सकता है ताकि उच्च कुल भार क्षमता प्राप्त की जा सके। 13.5 किलोग्राम से अधिक एकल इकाई आवश्यकताओं के लिए,हम एक ही आयामी लिफाफे के भीतर JZP-15-SC1 संस्करण के लिए कदम बढ़ाने की सलाह देते हैं.
प्रश्न: घर्षण डिमपिंग को पारंपरिक स्प्रिंग आइसोलेशन से क्या अलग करता है?
A: पारंपरिक स्प्रिंग आइसोलेटर में कम आंतरिक डम्पिंग होती है (आमतौर पर C/Cc < 0.01), जिसका अर्थ है कि वे प्रतिध्वनित कंपन को बढ़ाते हैं और अतिरिक्त डम्पिंग तत्वों की आवश्यकता होती है।JZP-SC1 श्रृंखला C/Cc ≥ 0 प्राप्त करती है.13 सामग्री घर्षण के माध्यम से स्वाभाविक रूप से ∙ कोई बाहरी डिमपर्स की आवश्यकता नहीं ∙ अधिक सपाट ट्रांसमिसिबिलिटी वक्र प्रदान करना और क्षणिक घटनाओं के बाद काफी कम जमाव समय।
गुणवत्ता आश्वासन
प्रत्येक JZP-13.5 शिपमेंट से पहले एक कैलिब्रेटेड शेकर टेबल पर व्यक्तिगत अनुनाद-आवृत्ति सत्यापन से गुजरता है।बैचों की ट्रेसेबिलिटी को लेजर-एटेड सीरियल नंबरों के माध्यम से बनाए रखा जाता है, जो कच्चे माल के बैच प्रमाणपत्रों और इलाज चक्र रिकॉर्ड के लिए क्रॉस-रेफरेंस किए जाते हैंशीआन होआन माइक्रोवेव कं, लिमिटेड आईएसओ 9001: 2015 गुणवत्ता प्रबंधन के तहत काम करता है जिसमें पूर्ण आंतरिक सीएनसी मशीनिंग, इलास्टोमर कंपाउंडिंग और पर्यावरण परीक्षण क्षमताएं हैं।
