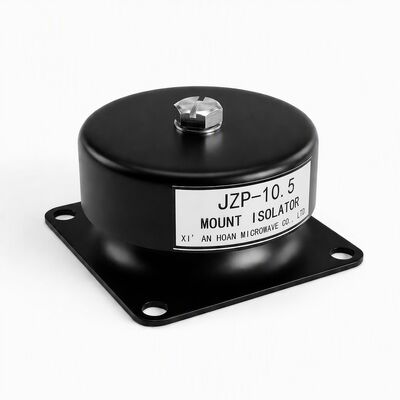

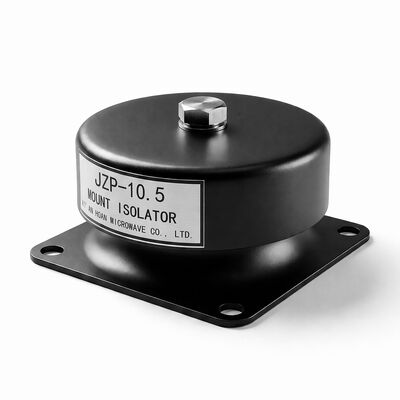

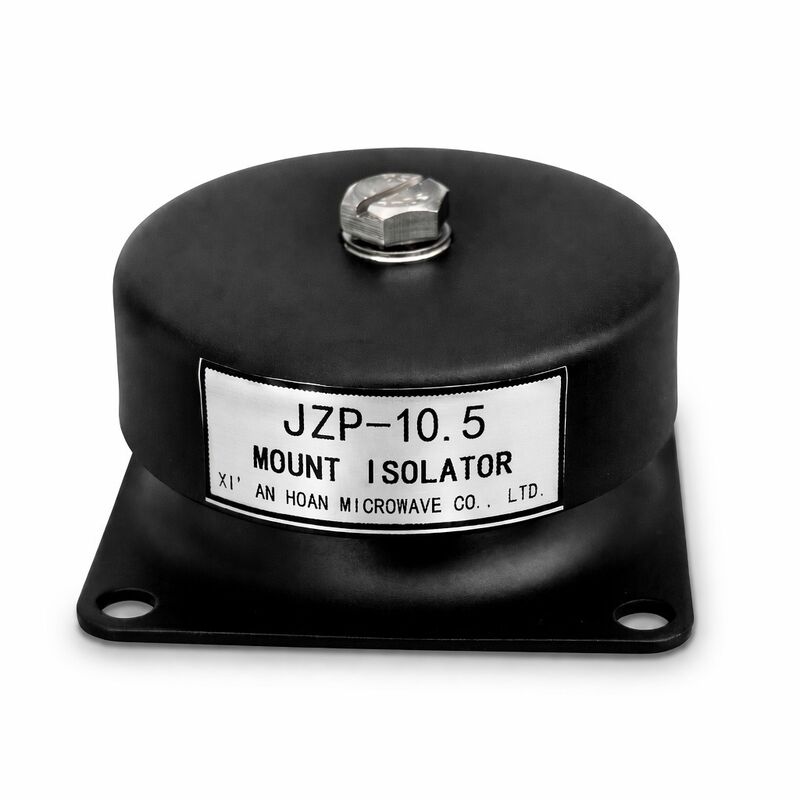

JZP-10.5 रबर शॉक अवशोषक माउंट 3डी मल्टीडायरेक्शनल लोड अवशोषण एंटीस्टैटिक ईएसडी सुरक्षित कंपन आइसोलेटर

JZP-10.5 मल्टीडायरेक्शनल ईएसडी-सेफ वाइब्रेशन आइसोलेटर

यह JZP-10.5 सटीक विनिर्माण और इलेक्ट्रॉनिक्स वातावरण में एक विशिष्ट चुनौती का समाधान करता है: किसी भी दिशा से काम करने वाले कंपन अलगाव की आवश्यकता, जबकि स्थैतिक आवेशों को सुरक्षित रूप से नष्ट करना जो संवेदनशील घटकों को नुकसान पहुंचा सकते हैं। इसकी गुंबददार इलास्टोमर ज्यामिति और प्रवाहकीय यौगिक निर्माण इसे सेमीकंडक्टर टूल्स, निरीक्षण उपकरण और सर्वर इंफ्रास्ट्रक्चर के लिए एक पसंदीदा विकल्प बनाते हैं, जहां ईएसडी घटनाएं लाखों डॉलर के डाउनटाइम का कारण बन सकती हैं।

3डी मल्टीडायरेक्शनल अवशोषण कैसे काम करता है

पारंपरिक बेलनाकार माउंट के विपरीत, जो अक्षीय संपीड़न में उत्कृष्ट होते हैं लेकिन कतरनी और बकलिंग भार के तहत नाटकीय रूप से कठोर हो जाते हैं, JZP-10.5 एक गोलाकार क्षेत्र इलास्टोमर प्रोफ़ाइल का उपयोग करता है। यह ज्यामिति लगभग आइसोट्रोपिक कठोरता प्रदान करती है - जिसका अर्थ है कि कंपन अक्षीय, रेडियल, या किसी भी तिरछे कोण पर आने पर माउंट की प्रतिक्रिया तुलनीय होती है। रबर तत्व संपीड़न-शेयर संयुक्त मोड में विक्षेपित होता है, जो तीनों अनुवादक अक्षों पर एक साथ हिस्टेरेटिक डंपिंग के माध्यम से ऊर्जा को अवशोषित करता है। परीक्षण में, JZP-10.5 ने रेटेड क्षमता के 50-70% तक लोड होने पर 10-500 हर्ट्ज उत्तेजना बैंडविड्थ में 82-85% के कंपन ट्रांसमिशन हानि दर हासिल की।

ईएसडी सुरक्षा तंत्र

• प्रवाहकीय कार्बन नेटवर्क - एनआर/सीआर बेस पॉलिमर को उच्च-संरचना प्रवाहकीय कार्बन ब्लैक के साथ छिद्रण सीमा से ऊपर एक मात्रा अंश पर लोड किया जाता है, जो यांत्रिक गुणों से समझौता किए बिना इलास्टोमर मैट्रिक्स के माध्यम से निरंतर प्रवाहकीय मार्ग बनाता है।
• सतह प्रतिरोधकता 10⁴-10⁶ Ω - स्थैतिक-अपव्ययी मीठे स्थान में स्थित: मिलीसेकंड के भीतर आवेशों को निकालने के लिए पर्याप्त प्रवाहकीय (ANSI/ESD S20.20 आवश्यकताओं को पूरा करता है < 2 सेकंड क्षय समय 1000V से 100V तक), फिर भी खतरनाक वर्तमान प्रवाह को रोकने के लिए पर्याप्त प्रतिरोधी है यदि गलती से लाइव सर्किट के संपर्क में आ जाए।
• स्थायी एंटीस्टेटिक गुण - सामयिक एंटीस्टेटिक स्प्रे के विपरीत जो हैंडलिंग और सफाई के साथ खराब हो जाते हैं, कार्बन-भरे यौगिक उत्पाद के सेवा जीवन भर स्थायी, आर्द्रता-स्वतंत्र ईएसडी सुरक्षा प्रदान करता है।

उत्पादन और अनुपालन

• नियंत्रित मिश्रण वातावरण - कार्बन ब्लैक फैलाव को वास्तविक समय शक्ति वक्र निगरानी के साथ दो-पास आंतरिक मिश्रण (बनबरी प्रकार) के माध्यम से प्राप्त किया जाता है ताकि फैलाव गुणवत्ता को सत्यापित किया जा सके। खराब फैलाव प्रतिरोधकता हॉटस्पॉट की ओर ले जाता है, इसलिए प्रत्येक बैच को मोल्डिंग से पहले इनलाइन प्रतिरोधकता कूपन परीक्षण से गुजरना पड़ता है।
• IEC 61340-5-1 अनुपालन - हमारा ईएसडी नियंत्रण कार्यक्रम इलेक्ट्रोस्टैटिक घटनाओं से इलेक्ट्रॉनिक उपकरणों की सुरक्षा के लिए अंतरराष्ट्रीय मानक का पालन करता है। अनुपालन प्रमाणपत्रों और बैच प्रतिरोधकता लॉग सहित प्रलेखन पैकेज प्रत्येक शिपमेंट के साथ उपलब्ध हैं।
• पता लगाने की क्षमता - प्रत्येक उत्पादन लॉट को एक अद्वितीय बैच कोड सौंपा गया है जो कच्चे माल के लॉट, मिश्रण मापदंडों, मोल्डिंग प्रेस रिकॉर्ड और 36 महीने के लिए रखे गए क्यूसी परीक्षण डेटा का पता लगा सकता है।

तकनीकी विनिर्देश

स्थापना और रखरखाव

• सुनिश्चित करें कि माउंटिंग सतह सुविधा के ईएसडी ग्राउंडिंग नेटवर्क से विद्युत रूप से जुड़ी हुई है (अनुशंसित: < 1 Ω ग्राउंड तक)
• IEC 61340-2-3 के अनुसार कैलिब्रेटेड मेगोमीटर के साथ आवधिक रूप से सतह प्रतिरोधकता सत्यापित करें - अनुशंसित अंतराल: हर 6 महीने या 2000 ऑपरेटिंग घंटे
• रबर की सतह पर पेंट, कोट या चिपकने वाला न लगाएं, क्योंकि इससे चालकता से समझौता होगा
• केवल आइसोप्रोपिल अल्कोहल और लिंट-फ्री वाइप से साफ करें; विलायक-आधारित क्लीनर एंटीस्टेटिक एडिटिव्स को निकाल सकते हैं
• भौतिक दरारें, मूल ऊंचाई के 15% से अधिक स्थायी सेट, या 10⁴-10⁶ Ω रेंज के बाहर प्रतिरोधकता माप दिखाने वाले माउंट को बदलें

उद्योग अनुप्रयोग

• सेमीकंडक्टर निर्माण - वेफर हैंडलिंग रोबोट, लिथोग्राफी टूल अलगाव, क्लास 100/1000 क्लीनरूम में सीएमपी मशीन कंपन डंपिंग
• एसएमटी असेंबली लाइनें - पिक-एंड-प्लेस मशीन फीट, रिफ्लो ओवन कन्वेयर अलगाव, एओआई निरीक्षण स्टेशन माउंटिंग
• डेटा सेंटर इंफ्रास्ट्रक्चर - सर्वर रैक बेस अलगाव, एचडीडी ऐरे कंपन डिकपलिंग, संरचना-जनित शोर को रोकने के लिए सीआरएसी यूनिट माउंटिंग
• चिकित्सा और प्रयोगशाला - सेंट्रीफ्यूज कंपन अलगाव, इलेक्ट्रॉन माइक्रोस्कोप बेस माउंटिंग, सटीक संतुलन टेबल, पीसीआर थर्मल साइक्लर प्लेटफॉर्म
• परीक्षण और माप - कोऑर्डिनेट मेजरिंग मशीन (सीएमएम) नींव, लेजर इंटरफेरोमीटर टेबल, कंपन-संवेदनशील मेट्रोलॉजी उपकरण

तुलनात्मक लाभ

पारंपरिक कंपन माउंट को ईएसडी चिंताओं को दूर करने के लिए अलग ग्राउंडिंग स्ट्रैप या प्रवाहकीय मैट की आवश्यकता होती है - लागत, स्थापना जटिलता और संभावित विफलता बिंदुओं को जोड़ना। JZP-10.5 एक एकल कॉम्पैक्ट इकाई में कंपन डंपिंग और स्थैतिक अपव्यय को एकीकृत करता है, बीओएम गिनती को कम करता है और ओईएम उपकरण निर्माताओं के लिए असेंबली को सरल बनाता है। इसकी लगभग आइसोट्रोपिक कठोरता प्रोफ़ाइल अभिविन्यास-विशिष्ट माउंटिंग की आवश्यकता को और समाप्त करती है, जिससे उत्पादन लाइन पर तेज और अधिक क्षमाशील स्थापना सक्षम होती है।

ऑर्डरिंग जानकारी

मानक कॉन्फ़िगरेशन में स्टॉक से उपलब्ध। ओईएम अनुकूलन विकल्पों में शामिल हैं: वैकल्पिक स्टड थ्रेड्स (एम8, एम12, यूएनसी/यूएनएफ), स्टेनलेस स्टील हार्डवेयर (304 या 316 ग्रेड), विस्तारित तापमान रेंज के लिए सिलिकॉन-आधारित यौगिक, और कस्टम डुरोमीटर ट्यूनिंग। एक नमूना का अनुरोध करेंइन-हाउस मूल्यांकन के लिए - हम 3 व्यावसायिक दिनों के भीतर मूल्यांकन किट भेजते हैं। तकनीकी डेटाशीट, 3डी सीएडी मॉडल (स्टेप/आईजीएस प्रारूप), और अनुपालन प्रमाणपत्र अनुरोध पर उपलब्ध हैं।
