जेडजेपी-10.5 रबर शॉक एब्जॉर्बर माउंट अनुकूलित डायनामिक-टू-स्टैटिक अनुपात ओजोन क्रैक प्रतिरोधी एनआर वाइब्रेशन आइसोलेटर

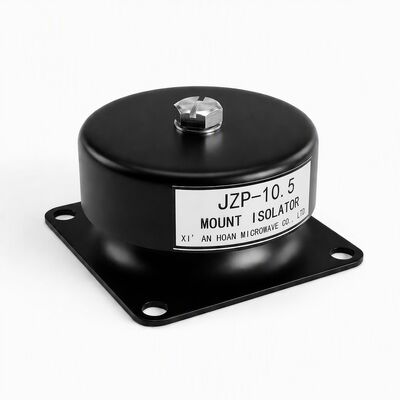

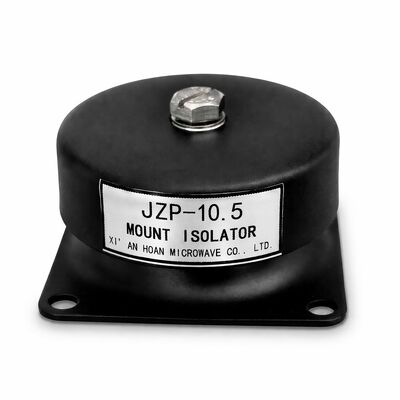

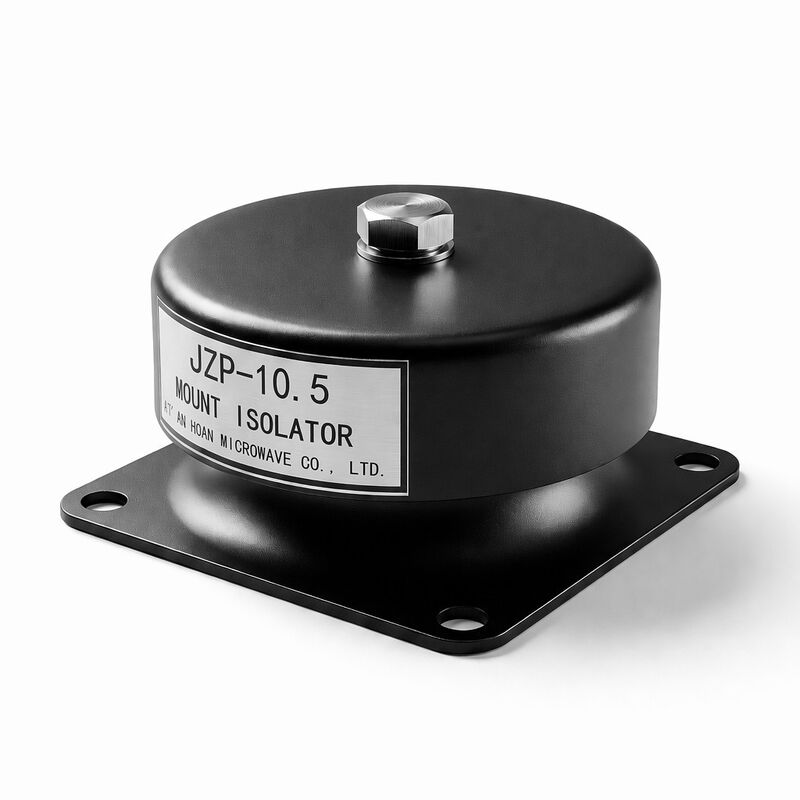

JZP-10.5 उच्च परिशुद्धता रबर सदमे अवशोषक माउंट

दJZP-10।5एक सटीक इंजीनियरिंग रबर-धातु बंधन कंपन अलगावकर्ता औद्योगिक उपकरणों के लिए डिजाइन की आवश्यकता हैस्थिर गतिशील से स्थैतिक कठोरता विशेषताएंऔरदीर्घकालिक पर्यावरण स्थायित्वइसका मुख्य अंतर NR सूत्र में निहित है जो एक गतिशील-स्थिर अनुपात ≤1 रखता है।4 एक महत्वपूर्ण पैरामीटर जो सुनिश्चित करता है कि माउंट स्थिर भार और दोनो दोनो दोनो के तहत अनुमानित रूप से व्यवहार करता है, घूर्णन मशीनों में अनुनाद बहाव को रोकता है।

विनिर्माण प्रक्रिया और गुणवत्ता आश्वासन

• संपीड़न मोल्डिंगप्रत्येक JZP-10.5 इकाई 150-160°C पर उच्च दबाव संपीड़न मोल्डिंग के माध्यम से निर्मित होती है,रबर के पूरे शरीर में पूर्ण क्रॉस-लिंकिंग घनत्व प्राप्त करने के लिए लगातार यांत्रिक गुणों के लिए बैच से बैच तक.
• ज्वालामुखीकृत धातु बंधनरबर वल्केनाइजेशन से पहले इस्पात कोर को जिंक फॉस्फेट प्रीट्रीटमेंट और केमलोक चिपकने वाली कोटिंग से गुजरना पड़ता है।रबर की खुद की आंसू की मजबूती से बहुत अधिक 8 एमपीए से अधिक की बंधन शक्ति बनाने के लिए.
• 100% लोड-डिफ्लेक्शन परीक्षणप्रत्येक उत्पादन बैच में एक एमटीएस सर्वो-हाइड्रोलिक परीक्षण फ्रेम पर स्थिर और गतिशील कठोरता वक्रों के लिए नमूना लिया जाता है, जिसमें 36 महीने तक पूर्ण ट्रेसेबिलिटी रिकॉर्ड बनाए रखा जाता है।
• ओजोन कक्ष बैच सत्यापनप्रत्येक बैच के एनआर यौगिक नमूनों को एएसटीएम डी1149 के अनुसार 40 डिग्री सेल्सियस पर 72 घंटे तक 50 पीपीएम ओजोन के संपर्क में रखा जाता है, जिसमें स्वीकार्यता मानदंड के रूप में शून्य दृश्य क्रैकिंग होती है।

तकनीकी विनिर्देश

प्रदर्शन विशेषताएं

JZP-10.5 का गतिशील-स्थिर अनुपात ≤1.4 अपनी कक्षा में एक प्रमुख विशेषता है। this means the mount stiffens by no more than 40% when transitioning from static preload to dynamic excitation — minimizing the shift in system natural frequency that typically plagues generic rubber mountsयह विशेष रूप से परिवर्तनीय गति वाले उपकरणों के लिए मूल्यवान है जहां ऑपरेटिंग आरपीएम की एक सीमा में अनुनाद से बचना आवश्यक है।

ओजोन प्रतिरोधी एनआर फॉर्मूलेशन में पी-फेनिलेनेडायमिन आधारित एंटीओजोनेंट और माइक्रोक्रिस्टलाइन वैक्स शामिल है जो एक सुरक्षात्मक फिल्म बनाते हुए सतह पर खिलता है।इस दोहरी तंत्र सुरक्षा को मध्यम जलवायु में 5 वर्ष से अधिक के बाहरी जोखिम के बराबर तेजी से मौसम के कारण मान्य किया गया है.

स्थापना के लिए दिशानिर्देश

• माउंटिंग सतह समतलता माउंटिंग पदचिह्न के पार 0.2 मिमी के भीतर होना चाहिए
• M10 स्टड के लिए 25-30 N·m तामचीनी टोक़
• ढीला होने से बचने के लिए हमेशा एक फ्लैट वाशर और स्प्रिंग वाशर संयोजन का उपयोग करें
• निर्बाध झुकने के लिए रबर के शरीर के चारों ओर न्यूनतम 5 मिमी का रिक्त स्थान
• मल्टीमाउंट सिस्टम के लिए, यह सुनिश्चित करें कि माउंट के बीच भार वितरण ± 10% भिन्नता से अधिक न हो

विशिष्ट अनुप्रयोग

• एचवीएसी प्रणालीभवन संरचनाओं से कूलर कंप्रेसर, शीतलन टॉवर प्रशंसक और वायु उपचार इकाइयों को अलग करें
• औद्योगिक पंपकेंद्र विहार और डायफ्राम पंप संयंत्रों में पाइप-प्रसारित कंपन को कम करना
• जनरेटर सेट50 kVA तक के डीजल और प्राकृतिक गैस जनरेटरों के लिए फ्रेम के नीचे की अलगाव
• कंप्रेसर स्टेशनशीतलन और वायवीय प्रणालियों में पिस्टन और स्क्रॉल कंप्रेसर अलगाव
• वस्त्र मशीनरीउत्पादन वातावरण में डम्पेन वेन और स्पिनिंग फ्रेम कंपन

पैकेजिंग और शिपिंग

मानक पैकेजिंगः पीई फोम के साथ डब्ल्यूएनआरएलएन ब्रांड का व्यक्तिगत बॉक्स, 50 यूनिट प्रति निर्यात-ग्रेड डबल-वॉल वेल्डेड मास्टर कार्टन (420*320*250 मिमी, लगभग 11 किलोग्राम सकल) ।OEM ऑर्डर के लिए अनुकूलित लेबलिंग और बारकोडिंग उपलब्ध हैशेन्ज़ेन या गुआंगज़ौ बंदरगाहों से समुद्री माल ढुलाई (एफसीएल/एलसीएल) के माध्यम से मानक शिपमेंट, तत्काल डिलीवरी के लिए एयर एक्सप्रेस विकल्पों के साथ।

अनुकूलन विकल्प

हम मिश्रित कठोरता ट्यूनिंग (45-70 शोर ए रेंज), वैकल्पिक स्टड आयाम (एम 8, एम 12), संक्षारक वातावरण के लिए स्टेनलेस स्टील हार्डवेयर,और सिलिकॉन रबर के विस्तारित तापमान रेंज के लिए वेरिएंट (-60°C से +200°C)कस्टम फॉर्मूलेशन के लिए न्यूनतम आदेश मात्रा लागू होती है।हमारी इंजीनियरिंग टीम से संपर्क करेंएक अनुकूलित सिफारिश के लिए अपने आवेदन आवश्यकताओं के साथ।
