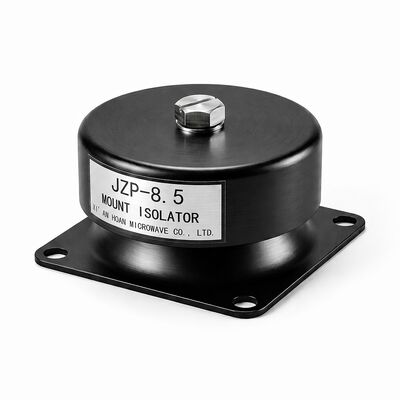

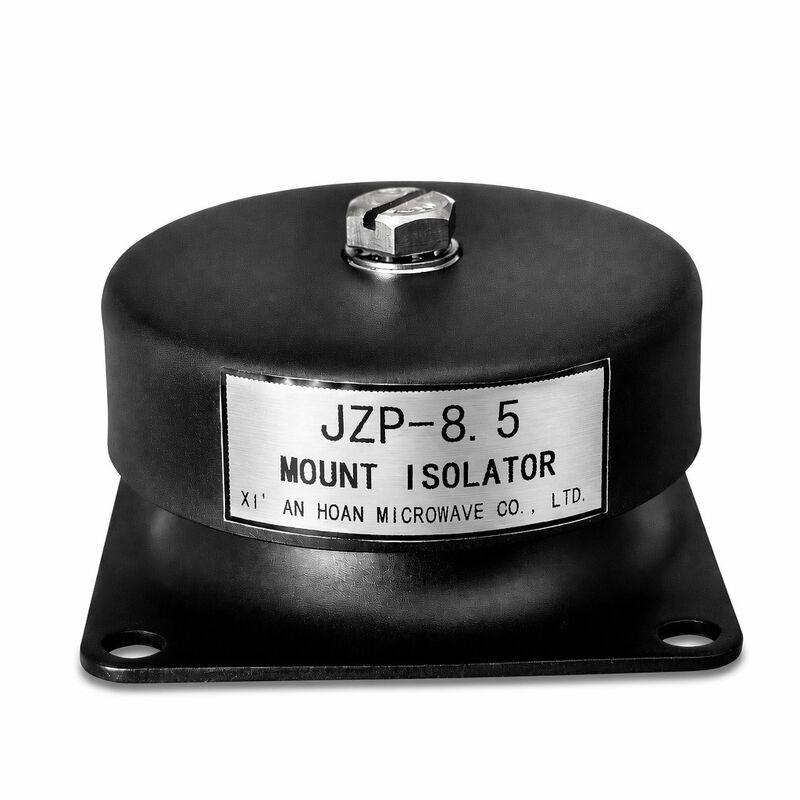

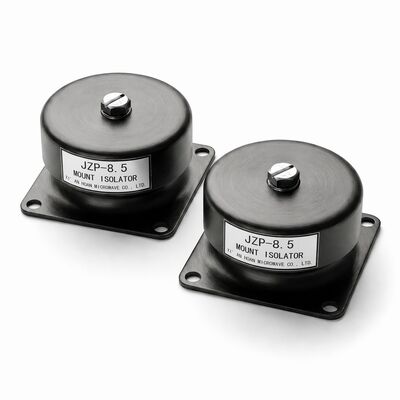

JZP-8.5 रबर शॉक अवशोषक कोणीय समानांतर मिसलिग्न्मेंट टॉलरेंस फास्टनर एंटी-लूज़िंग थ्रेड प्रोटेक्शन आइसोलेटर

ब्रांड नाम:	Hoan
मॉडल नंबर:	जेजेडपी-8.5
MOQ:	10 टुकड़े
भुगतान की शर्तें:	एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शानक्सी, चीन

प्रमाणन:

ISO 9001:2015

सामग्री:

प्राकृतिक रबर + जिंक-प्लेटेड स्टील

कठोरता (तट ए):

55 ± 5

नाममात्र भार (Pz):

8.5 किग्रा

स्थैतिक विक्षेपण:

≤ 0.3 मिमी

गुंजयमान आवृत्ति:

35 ± 3 हर्ट्ज़

परिचालन तापमान:

-45°C से +65°C

आघात प्रतिरोध:

100 ग्राम / 6 मि.से

चरम प्रतिक्रिया:

≤ 3.6 किमी/सेकेंड²

भिगोना अनुपात:

0.5

अलग -अलग दक्षता:

≥ 90%

कुल मिलाकर व्यास (डी):

58 मिमी

कुल ऊँचाई (एच):

29 मिमी

बढ़ते धागा:

एम6

बढ़ते पदचिह्न:

60 मिमी × 50 मिमी

कोणीय मिसलिग्न्मेंट सहिष्णुता:

± 15 °

समानांतर ऑफसेट सहिष्णुता:

± 3 मिमी

लॉकिंग तंत्र:

नायलॉन इन्सर्ट लॉक नट

रंग:

काला

वज़न:

0.05 किग्रा

प्रमुखता देना:

कोणीय समानांतर मिसलिग्न्मेंट सहनशीलता

फास्टनर एंटी-लूज़निंग सुरक्षा

थ्रेड सुरक्षा रबर आइसोलेटर

उत्पाद का वर्णन

जेडजेपी-8.5 रबर शॉक एब्जॉर्बर — कोणीय और समानांतर मिसलिग्न्मेंट टॉलरेंस एंटी-लूज़निंग माउंटिंग सिस्टम के साथ

जेडजेपी-8.5प्रति माउंट रेटेड लोडकोणीय और समानांतर मिसलिग्न्मेंट मुआवजा

फील्ड इंस्टॉलेशन में शायद ही कभी पूरी तरह से सपाट, समानांतर माउंटिंग सतहें प्रस्तुत की जाती हैं। जेडजेपी-8.5 रबर तत्व मेटिंग सतहों के बीच कोणीय मिसलिग्न्मेंट के ±15° और समानांतर ऑफसेट के ±3 मिमी तक को अवशोषित करने के लिए झुकता है। यह शिमिंग, ग्राइंडिंग, या माउंटिंग पैड की सटीक मशीनिंग की आवश्यकता को समाप्त करता है—रेट्रोफिट परिदृश्यों में स्थापना श्रम को अनुमानित 30-40% तक कम करता है जहां मौजूदा बुनियादी ढांचे को संशोधित नहीं किया जा सकता है। इलास्टोमर संरेखित और टॉर्क होने के बाद अपने मूल ज्यामिति में लौट आता है, यह सुनिश्चित करता है कि स्थापना समायोजन द्वारा रेटेड अलगाव प्रदर्शन से समझौता नहीं किया जाता है।

फास्टनर एंटी-लूज़निंग और थ्रेड सुरक्षा

कंपन-प्रेरित बोल्ट का ढीला होना सेवा में आइसोलेटर विफलता के सबसे आम कारणों में से एक है। जेडजेपी-8.5 दोहरे-सुरक्षा दृष्टिकोण के माध्यम से इसे संबोधित करता है: एक नायलॉन-इंसर्ट लॉक नट जो निरंतर कंपन के तहत प्रचलित टॉर्क बनाए रखता है, और एक बंधुआ स्टील वॉशर फेस जो रबर-मेटल इंटरफ़ेस पर क्लैंपिंग बल को समान रूप से वितरित करता है। एक साथ ये विशेषताएं घूर्णी ढीलापन और थ्रेड गैलिंग दोनों को रोकती हैं, यहां तक कि त्वरित बेंच परीक्षण में 10,000+ लोड चक्रों के बाद भी। किसी भी माध्यमिक थ्रेड-लॉकिंग यौगिकों की आवश्यकता नहीं है, जिससे प्रारंभिक स्थापना और भविष्य के रखरखाव पहुंच दोनों सरल हो जाते हैं।

जेडजेपी-8.5 प्रदर्शन डेटा

पैरामीटर

विनिर्देश	मॉडल
जेडजेपी-8.5	प्रति माउंट रेटेड लोड
8.5 किग्रा	रेटेड लोड पर स्थिर विक्षेपण
≤ 0.3 मिमी	प्राकृतिक आवृत्ति (ऊर्ध्वाधर)
35 ± 3 हर्ट्ज	सेवा तापमान रेंज
-45 डिग्री सेल्सियस से +65 डिग्री सेल्सियस	शॉक पल्स रेटिंग
100 जी / 6 एमएस हाफ-साइन	पीक त्वरण प्रतिक्रिया
≤ 3.6 किमी/सेकंड²	डैम्पिंग गुणांक
0.5	अलगाव दक्षता (10-500 हर्ट्ज)
≥ 90%	बॉडी व्यास
58 मिमी	स्थापित ऊंचाई
29 मिमी	फास्टनर थ्रेड
एम6 × 1.0	माउंटिंग फुटप्रिंट
60 मिमी × 50 मिमी	कोणीय मिसलिग्न्मेंट क्षमता
±15°	समानांतर ऑफसेट क्षमता
±3 मिमी	उपयुक्त स्थापना वातावरण
