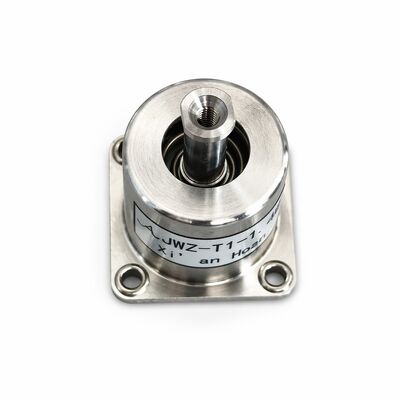

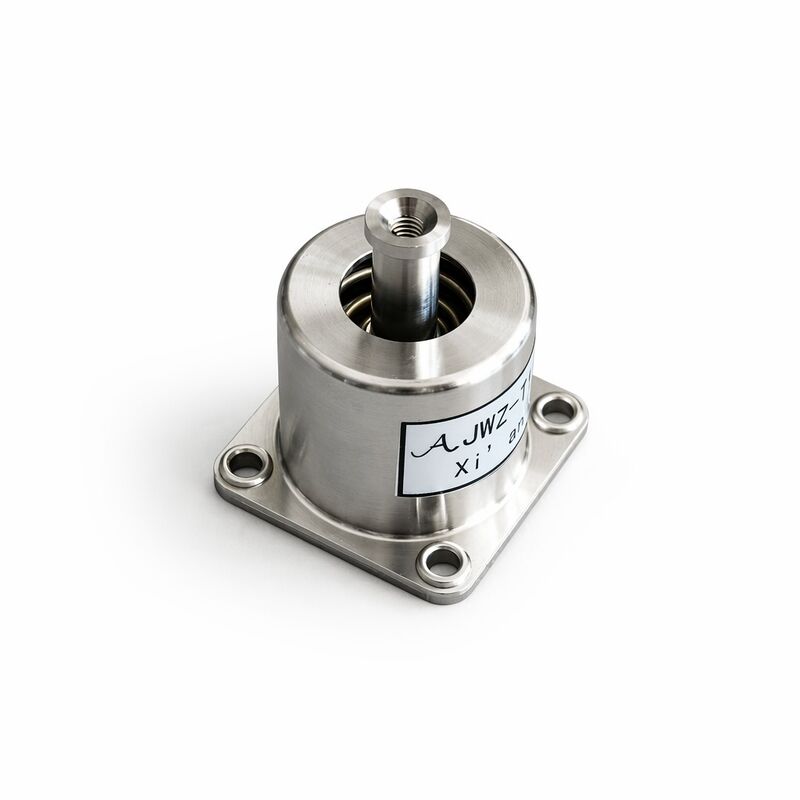

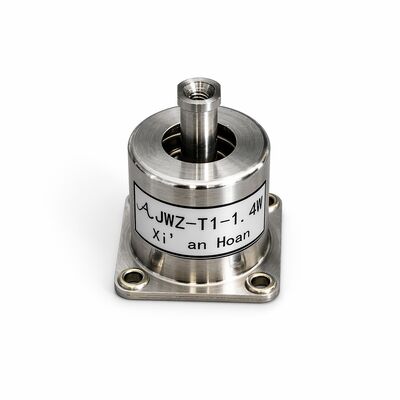

HOAN JWZ-T1-1.4W एक कॉम्पैक्ट वाइब्रेशन आइसोलेटर है जिसे हल्के उपकरणों के लिए विकसित किया गया है जिन्हें कंपन और झटके की स्थिति में नियंत्रित समर्थन की आवश्यकता होती है।

1.4 किग्रा के नाममात्र लोड और 1.2 से 1.6 किग्रा की ऑपरेटिंग लोड रेंज के साथ, यह मॉडल उन इंस्टॉलेशन के लिए उपयुक्त है जहां उपकरण का वजन, माउंटिंग स्पेस और विस्थापन को सावधानीपूर्वक नियंत्रित किया जाना चाहिए।

आइसोलेटर वर्टिकल और हॉरिजॉन्टल दोनों दिशाओं में मूवमेंट क्षमता प्रदान करता है, जिससे संवेदनशील घटकों तक मैकेनिकल कंपन के ट्रांसमिशन को कम करने में मदद मिलती है। इसकी कॉम्पैक्ट माउंटिंग संरचना इसे सीमित इंस्टॉलेशन स्पेस वाले उपकरणों के लिए भी उपयुक्त बनाती है।

उत्पाद अवलोकन

JWZ-T1-1.4W को छोटे उपकरणों, इलेक्ट्रॉनिक असेंबली और सटीक उपकरणों के लिए विश्वसनीय कंपन अलगाव प्रदान करने के लिए डिज़ाइन किया गया है।

इसकी रेटेड डिस्प्लेसमेंट Z दिशा में 6 मिमी और XY दिशा में 3 मिमी तक पहुँचती है, जिससे आइसोलेटर कई दिशाओं से कंपन और मूवमेंट पर प्रतिक्रिया कर सकता है। मॉडल में 10 हर्ट्ज की निर्दिष्ट रेजोनेंस फ्रीक्वेंसी है और इसका मूल्यांकन 5 जी शॉक टेस्ट के तहत किया गया है।

उत्पाद -45 डिग्री सेल्सियस से +75 डिग्री सेल्सियस के तापमान रेंज में काम कर सकता है, जो काफी तापमान भिन्नता वाले वातावरण में उपयोग का समर्थन करता है।

संरचना आरेख

तकनीकी पैरामीटर

कंपन वक्र और शॉक वक्र

विशिष्ट अनुप्रयोग

JWZ-T1-1.4W को हल्के उपकरणों के लिए माना जा सकता है जैसे:

• सटीक उपकरण
• कॉम्पैक्ट इलेक्ट्रॉनिक मॉड्यूल
• छोटे संचार उपकरण
• निगरानी और संवेदन उपकरण
• ऑप्टिकल या इमेजिंग असेंबली
• प्रयोगशाला उपकरण
• नियंत्रण मॉड्यूल
• माप उपकरण
• हल्के एयरबोर्न इलेक्ट्रॉनिक्स
• छोटे औद्योगिक इलेक्ट्रॉनिक असेंबली

अंतिम मॉडल चयन कुल उपकरण वजन, आइसोलेटर की संख्या, गुरुत्वाकर्षण के केंद्र, माउंटिंग दिशा और वास्तविक कंपन या शॉक स्थितियों पर आधारित होना चाहिए।
