| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | जेजेडपी-7.0 |
| MOQ: | 10 टुकड़े |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |

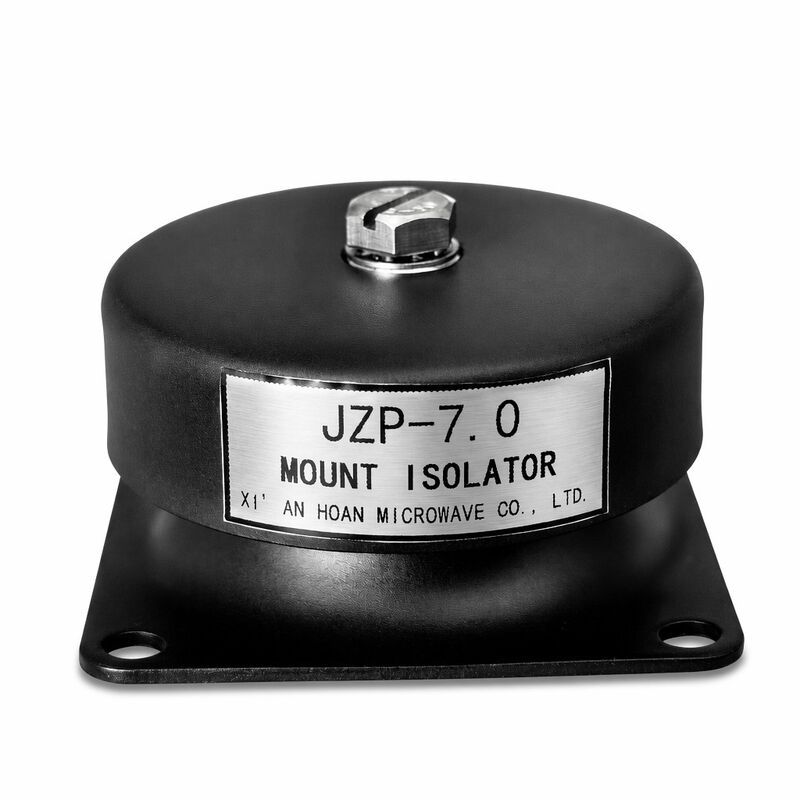

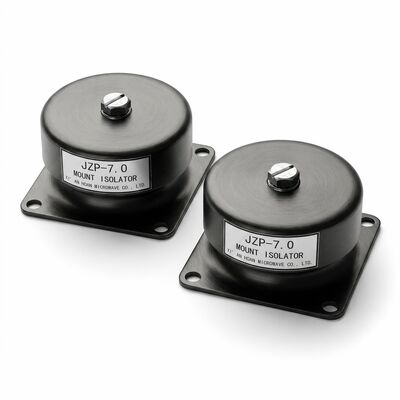

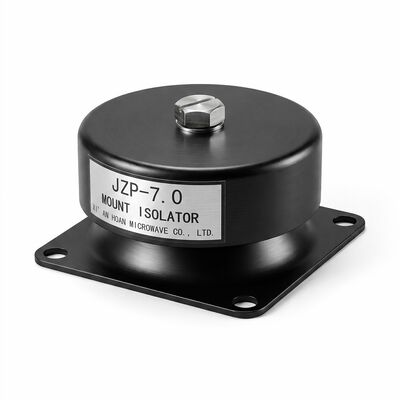

जब एक महत्वपूर्ण उत्पादन मशीन 15-25 साल पुरानी हो और उसके मूल कंपन माउंट अब उपलब्ध न हों, तो रखरखाव टीम को तीन अप्रिय विकल्पों का सामना करना पड़ता है: 8-12 सप्ताह के लीड टाइम के साथ कस्टम फैब्रिकेशन के लिए भुगतान करना, अनिश्चित प्रदर्शन के साथ गैर-मिलान माउंट को अनुकूलित करने का प्रयास करना, या खराब अलगाव और आसन्न घटकों पर त्वरित टूट-फूट को स्वीकार करना। JZP-7.0 इस दुविधा को समाप्त करता है। 1,000,000+ साइकिल फटीग टेस्टेड प्रोटोकॉल के माध्यम से मान्य और एक लीगेसी उपकरण के लिए ड्रॉप-इन रेट्रोफिट फुटप्रिंट के साथ डिज़ाइन किया गया, यह एक शेल्फ-तैयार प्रतिस्थापन प्रदान करता है जो मशीन संशोधन के बिना सबसे आम माउंटिंग इंटरफ़ेस ज्यामिति से मेल खाता है।
JZP-7.0 की मिलियन-साइकिल एंड्योरेंस रेटिंग प्रोटोटाइप नमूनों पर एक बार की योग्यता परीक्षा नहीं है। यह उत्पादन-लॉट सत्यापन है: हर कंपाउंड बैच 2 हर्ट्ज पर 1,000,000 चक्रों के लिए 100% स्ट्रेन एम्प्लीट्यूड पर फटीग कूपन परीक्षण से गुजरता है। स्वीकृति मानदंड 10* आवर्धन के तहत कोई दृश्य दरारें नहीं, स्थिर विक्षेपण में ≤ 5% परिवर्तन, और ≤ 3-पॉइंट शोर ए हार्डनेस विचलन हैं। इस सांख्यिकीय प्रक्रिया नियंत्रण दृष्टिकोण का मतलब है कि डेटाशीट पर प्रकाशित फटीग रेटिंग चल रहे उत्पादन गुणवत्ता को दर्शाती है, न कि वर्षों पहले निर्मित एक एकल गोल्डन नमूने से एक सर्वोत्तम-मामले प्रयोगशाला परिणाम को।
स्टड-माउंट आइसोलेटर्स में सबसे आम विफलता मोड रबर बॉडी और स्टील बेस प्लेट या एम्बेडेड स्टड के बीच बॉन्ड-लाइन अलगाव है। JZP-7.0 एक दो-कोट चिपकने वाला सिस्टम का उपयोग करता है: ग्रिट-ब्लास्टेड स्टील सतहों (Sa 2.5 प्रोफाइल, 50-75 μm खुरदरापन) पर लागू Chemlok 205 का प्राइमर कोट, उसके बाद प्राइमर के खुले समय के भीतर लागू Chemlok 220 का कवर कोट। यह सिस्टम वल्कनीकरण के दौरान 150°C पर पोस्ट-क्योर किया जाता है, जिससे एक रासायनिक बंधन बनता है जो रबर की आंसू ताकत से अधिक होता है। ASTM D429 विधि A के अनुसार विनाशकारी बॉन्ड परीक्षण प्रत्येक उत्पादन बैच से बलि नमूनों पर किया जाता है; बैच को स्वीकार करने के लिए, विफलता रबर बॉडी के भीतर होनी चाहिए - कभी भी चिपकने वाले इंटरफ़ेस पर नहीं।
| एक्सपोजर माध्यम | वॉल्यूम स्वेल (72h/23°C) | संगतता रेटिंग |
|---|---|---|
| पानी | ≤ 3% | उत्कृष्ट |
| ASTM ऑयल नंबर 1 | ≤ 10% | अच्छा — कभी-कभी छप |
| ASTM ऑयल नंबर 3 | ≤ 40% | सीमित — विसर्जन से बचें |
| ASTM फ्यूल बी | ≤ 50% | अनुशंसित नहीं |
| हाइड्रोलिक द्रव (खनिज) | ≤ 15% | स्वीकार्य — तुरंत फैल पोंछें |
| स्काईड्रॉल (फॉस्फेट एस्टर) | ≤ 80% | संगत नहीं |
| ओजोन प्रतिरोध (50 pphm, 40°C) | 72 घंटे के बाद कोई दरार नहीं | एंटीओज़ोनेंट सुरक्षा के साथ अच्छा |
संरचनात्मक कंपन अलगाव से परे, JZP-7.0 संरचना-जनित ध्वनि क्षीणन के माध्यम से कार्यस्थल शोर में कमी में योगदान देता है। एक विशिष्ट 4-पॉइंट कंप्रेसर माउंटिंग कॉन्फ़िगरेशन में, कठोर स्टील-टू-कंक्रीट एंकर बोल्ट को JZP-7.0 माउंट से बदलने से 100-500 हर्ट्ज ऑक्टेव बैंड में संरचना-जनित शोर संचरण 8-12 dB(A) तक कम हो जाता है - उत्पादन तल पर कथित मशीनरी शोर से सबसे अधिक जुड़ा आवृत्ति रेंज। यह ध्वनिक लाभ उसी डंपिंग तंत्र का एक द्वितीयक प्रभाव है जो कंपन अलगाव प्रदान करता है, जिसके लिए किसी अतिरिक्त ध्वनिक उपचार की आवश्यकता नहीं होती है।
| योजना पैरामीटर | JZP-7.0 डेटा |
|---|---|
| माउंटिंग इंटरफ़ेस | M12 * 1.75 थ्रेडेड स्टड, 95 * 95 मिमी बेस प्लेट |
| आवश्यक माउंटिंग सतह | फुटप्रिंट पर 0.2 मिमी तक सपाट, साफ बेयर मेटल |
| इंस्टॉलेशन टॉर्क | M12 स्टड के लिए 55 ± 5 N·m |
| मशीन लिफ्ट आवश्यकता | मौजूदा माउंट के ऊपर 10-15 मिमी क्लीयरेंस |
| प्रति-माउंट इंस्टॉलेशन समय | लगभग 15-20 मिनट (मशीन लिफ्ट/लोअर को छोड़कर) |
| विशिष्ट 4-माउंट रेट्रोफिट विंडो | 1 शिफ्ट (8 घंटे) जिसमें तैयारी और संरेखण जांच शामिल है |
| विशेष उपकरण आवश्यक | कैलिब्रेटेड टॉर्क रिंच, डायल इंडिकेटर (विक्षेपण जांच के लिए) |
| माउंट प्रकार | प्राकृतिक आवृत्ति | डंपिंग अनुपात | अलगाव शुरू होता है | सापेक्ष लागत |
|---|---|---|---|---|
| JZP-7.0 (रबर) | 10-14 हर्ट्ज | 0.18-0.22 | 15-20 हर्ट्ज | 1.0* (बेसलाइन) |
| स्टील स्प्रिंग आइसोलेटर | 3-5 हर्ट्ज | 0.01-0.03 | 5-7 हर्ट्ज | 2.5-4.0* |
| कर्क/फेल्ट पैड | 20-30 हर्ट्ज | 0.05-0.10 | 30-45 हर्ट्ज | 0.5-0.8* |
| वायर रोप आइसोलेटर | 8-15 हर्ट्ज | 0.10-0.20 | 12-20 हर्ट्ज | 3.0-5.0* |
JZP-7.0 में निर्माण दोषों और सामान्य ऑपरेटिंग परिस्थितियों में रेटेड लोड के तहत 15% से अधिक प्रारंभिक संपीड़न सेट के खिलाफ 24 महीने की वारंटी है। 50 से अधिक इकाइयों के रेट्रोफिट परियोजनाओं के लिए, मौजूदा माउंट विनिर्देशों की समीक्षा करने, आयामी संगतता की पुष्टि करने और स्थापना अनुक्रमण सिफारिशें प्रदान करने के लिए एक समर्पित अनुप्रयोग इंजीनियर नियुक्त किया जाता है। रखरखाव स्टॉक होल्डिंग सिफारिशें ग्राहक के माध्य-समय-के-बीच-प्रतिस्थापन इतिहास के आधार पर प्रदान की जाती हैं, यह सुनिश्चित करते हुए कि अत्यधिक इन्वेंट्री ले जाने की लागत के बिना स्पेयर उपलब्ध हों। ऑर्डर देने से पहले प्रारंभिक संगतता स्क्रीनिंग में सहायता के लिए सबसे आम लीगेसी माउंट फुटप्रिंट को कवर करने वाली एक आयामी इंटरचेंज गाइड उपलब्ध है।
JZP-7.0 को सफलतापूर्वक रेट्रोफिट में तैनात किया गया है: 1998-2008 हास और डीएमजी मोरी सीएनसी मशीनिंग सेंटर (एम12 पेडस्टल माउंट); कैरियर और ट्रैन सेंट्रीफ्यूगल चिलर कंप्रेसर बेस (95 मिमी स्क्वायर फुटप्रिंट); इंगरसोल रैंड और एटलस कोपको रोटरी स्क्रू कंप्रेसर पैकेज; हीडलबर्ग और कोमोरी प्रिंटिंग प्रेस आइसोलेशन फ्रेम; और अरबर्ग और एंजेल इंजेक्शन मोल्डिंग मशीन माउंट। प्रत्येक मामले में, मौजूदा माउंट को हटा दिया गया था, माउंटिंग सतह को साफ किया गया था, और JZP-7.0 को मशीन बेस के भीतर उसी थ्रेडेड इंटरफ़ेस में स्थापित किया गया था - शून्य ड्रिलिंग, शून्य फ्रेम संशोधन, और सत्यापित पोस्ट-इंस्टॉलेशन कंपन स्तर मूल उपकरण विनिर्देशों को पूरा करते हैं या उससे अधिक हैं।
