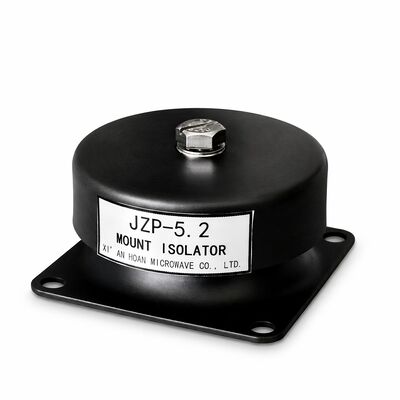

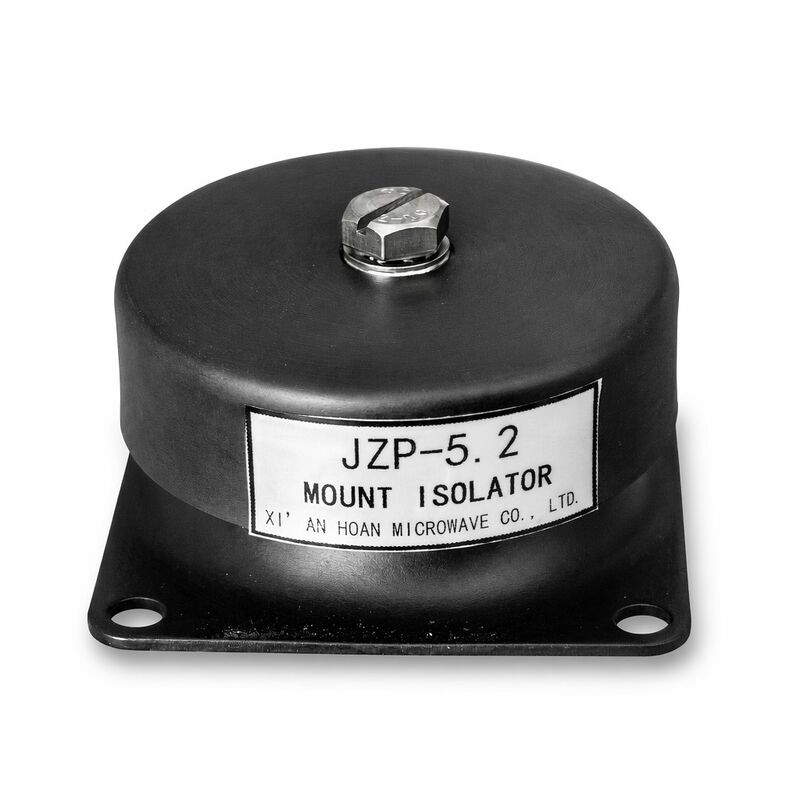

सटीक थ्रेडिंग के लिए JZP-5.2 संक्षारण प्रतिरोधी चैम्फर्ड स्टड रबर कंपन आइसोलेटर माउंट शॉक अवशोषक माउंट

जब रबर बोल्ट से अधिक समय तक चलता है — अनदेखा विफलता मोड

किसी भी रखरखाव इंजीनियर से पूछें जो छत एचवीएसी इकाइयों या तटीय पंप स्टेशनों के बेड़े का प्रबंधन करता है: एक कंपन आइसोलेटर माउंट में रबर तत्व लगभग कभी भी पहले विफल नहीं होता है। जो पहले विफल होता है वह स्टड होता है। यह जंग खा जाता है। नट जाम हो जाता है। हटाने के दौरान थ्रेड्स गैल हो जाते हैं। और जो 20 मिनट का उपकरण स्वैप होना चाहिए था वह एक 3 घंटे का काम बन जाता है जिसमें एक एंगल ग्राइंडर, पेनेट्रेटिंग ऑयल, एक टॉर्च और — सबसे खराब स्थिति में — टूटे हुए स्टड को ड्रिल करना और माउंटिंग होल को फिर से टैप करना शामिल है। JZP-5.2 माउंट आइसोलेटर को यह सुनिश्चित करने के लिए इंजीनियर किया गया था कि सबसे तेजी से खराब होने वाला घटक — धातु हार्डवेयर — उस रबर जितना ही लंबा चले जिसका वह समर्थन करता है।

Zn-Ni मिश्र धातु इलेक्ट्रोप्लेटिंग — मानक जिंक पर 5x जंग लाभ

मानक जिंक इलेक्ट्रोप्लेटिंग (ASTM B633, टाइप II या III, Fe/Zn 5-8 μm) दशकों से औद्योगिक रबर माउंट के लिए डिफ़ॉल्ट फास्टनर कोटिंग रही है। यह घर के अंदर पर्याप्त रूप से काम करता है। बाहर या संक्षारक वातावरण में, यह स्पष्ट रूप से अपर्याप्त है। JZP-5.2 रबर कंपन आइसोलेटर क्षारीय जिंक-निकेल (Zn-Ni) मिश्र धातु चढ़ाना प्रणाली के साथ कमोडिटी जिंक को बदल देता है जिसमें जमा में वजन के हिसाब से 12-15% निकेल होता है, जिसमें एक ट्राइवलेंट क्रोमियम पैसिवेशन टॉपकोट और एक पतली-फिल्म इंटीग्रल स्नेहक सील होती है। प्रदर्शन अंतर वृद्धिशील नहीं है — यह श्रेणीबद्ध है:

अंतिम उपयोगकर्ता के लिए, व्यावहारिक अर्थ सीधा है: उपोष्णकटिबंधीय जलवायु में समुद्र से 500 मीटर दूर एक छत कंडेनसिंग इकाई पर, मानक जिंक-प्लेटेड स्टड 8-12 महीनों के भीतर दिखाई देने वाली लाल जंग दिखाते हैं। JZP-5.2 Zn-Ni स्टड समान परिस्थितियों में 4+ वर्षों तक जंग-मुक्त रहते हैं — रबर तत्व की अपेक्षित सेवा अंतराल से मेल खाते या उससे अधिक होते हैं।

चैम्फर्ड स्टड लीड-इन ज्यामिति — 30 डिग्री क्यों मायने रखता है

थ्रेडेड फास्टनर केवल तभी स्व-केंद्रित होते हैं जब वे सीधे शुरू होते हैं। एक चौकोर-कट स्टड एंड शून्य मार्गदर्शन प्रदान करता है — नट का पहला आंतरिक थ्रेड स्टड के पहले बाहरी थ्रेड से एक बिंदु पर संपर्क करता है, और यदि कोणीय संरेखण M10 मोटे थ्रेड के लिए लगभग 1.5 डिग्री से अधिक है, तो नट स्व-सुधार के बजाय क्रॉस-थ्रेड करेगा। फील्ड की स्थिति में — अपने सिर के ऊपर काम करना, कंप्रेसर हाउसिंग के चारों ओर पहुंचना, दस्ताने पहनना, खराब रोशनी में — एक चौकोर-कट स्टड एक क्रॉस-थ्रेडिंग घटना है जो होने की प्रतीक्षा कर रही है।

JZP-5.2 कंपन आइसोलेटर माउंट स्टड टिप को 30° ±2° चैम्फर (60° ±4° शामिल कोण) के साथ सटीक रूप से ग्राउंड किया गया है जो स्टड टिप से 2.5 मिमी तक फैला हुआ है। यह एक शंक्वाकार लीड-इन सतह बनाता है जो एक साथ दो कार्य करता है: यह प्रारंभिक थ्रेड संपर्क क्षेत्र को कम करता है (पहले जुड़ाव के लिए आवश्यक टॉर्क को कम करता है), और यह एक भौतिक केंद्रीकरण रैंप प्रदान करता है जो नट अक्ष को स्टड अक्ष के साथ संरेखण में निर्देशित करता है। चौकोर-कट बनाम 30° चैम्फर्ड M10 स्टड की तुलना में नियंत्रित स्थापना परीक्षणों में, चैम्फर्ड डिजाइन ने लगभग 8% से 0.5% से कम क्रॉस-थ्रेडिंग घटनाओं को कम कर दिया, जो 500 अंधे प्रतिष्ठानों में तकनीशियनों द्वारा किया गया था जिन्हें परीक्षण के बारे में सूचित नहीं किया गया था।

थ्रेड विनिर्देश विवरण:

45# कार्बन स्टील — स्टेनलेस क्यों नहीं शुरू से?

एक सामान्य प्रश्न: यदि जंग चिंता का विषय है, तो स्टड 304 या 316 स्टेनलेस स्टील से क्यों नहीं बनाए जाते? उत्तर में तीन इंजीनियरिंग ट्रेड-ऑफ शामिल हैं। पहला, स्टेनलेस स्टील में हीट-ट्रीटेड मध्यम-कार्बन स्टील (45# स्टील सामान्यीकरण के बाद 355 MPa यील्ड तक पहुंचता है; 304 स्टेनलेस आमतौर पर 205 MPa होता है) की तुलना में कम यील्ड स्ट्रेंथ होती है। M10 स्टड के लिए जो उपकरण के गलत संरेखण से झुकने वाले क्षणों को देख सकता है, उच्च यील्ड स्ट्रेंथ एक सार्थक सुरक्षा मार्जिन प्रदान करती है। दूसरा, स्टेनलेस स्टील स्टड कार्बन स्टील उपकरण फ्रेम के साथ एक गैल्वेनिक जोड़ा बनाते हैं जिससे वे बोल्ट किए जाते हैं — फ्रेम बलिदानी रूप से जंग खा जाता है, जो अक्सर स्टड के जंग खाने से बदतर होता है (एक स्टड बदलने योग्य होता है; एक जंग लगा फ्रेम नहीं होता है)। तीसरा, और सबसे महत्वपूर्ण बात, रबर और स्टेनलेस स्टील के बीच वल्कनीकरण बॉन्डिंग प्रक्रिया स्टेनलेस पर क्रोमियम ऑक्साइड पैसिवेशन परत के कारण कार्बन स्टील को बॉन्डिंग की तुलना में काफी अधिक कठिन होती है — बॉन्ड की ताकत आमतौर पर 30-40% कम होती है, जिससे रबर-धातु इंटरफ़ेस पर विफलता का एक नया तरीका पेश होता है।

JZP-5.2 शॉक एब्जॉर्बर माउंट सब्सट्रेट स्तर (स्टेनलेस) के बजाय कोटिंग स्तर (Zn-Ni) पर जंग की समस्या को हल करता है, 45# कार्बन स्टील के यांत्रिक और बॉन्डिंग लाभों को संरक्षित करता है जबकि वायुमंडलीय जोखिम में 304 स्टेनलेस के तुलनीय जंग प्रतिरोध प्रदान करता है।

JZP-5.2 पूर्ण यांत्रिक डेटा

जंग-महत्वपूर्ण अनुप्रयोग प्रोफाइल

• अपतटीय प्लेटफ़ॉर्म लिविंग क्वार्टर एचवीएसी: नमक-युक्त समुद्री वातावरण, 24/7। मानक माउंट को हर 12 महीने के निवारक रखरखाव चक्र में स्टड प्रतिस्थापन की आवश्यकता होती है। JZP-5.2 माउंट ने उत्तरी सागर प्लेटफ़ॉर्म परीक्षणों में 3+ वर्ष के स्टड अखंडता का प्रदर्शन किया है, जिससे एचवीएसी डाउनटाइम में अनुमानित 60% की कमी आई है।
• रासायनिक संयंत्र धूआं निष्कर्षण पंखे: वातावरण में हाइड्रोक्लोरिक और सल्फ्यूरिक एसिड वाष्पों की कम सांद्रता हफ्तों के भीतर जिंक चढ़ाना पर हमला करती है। Zn-Ni मिश्र धातु की निकेल सामग्री एक गैल्वेनिक अवरोध प्रदान करती है जो शुद्ध जिंक प्रदान नहीं कर सकता है। लुइसियाना क्लोर-क्षार संयंत्र केस स्टडी में माउंट प्रतिस्थापन चक्र 6 महीने से बढ़कर 24+ महीने हो गए।
• अपशिष्ट जल लिफ्ट स्टेशन पंप: गीले कुओं के ऊपर H2S गैस 95%+ सापेक्ष आर्द्रता के साथ मिलकर एक गंभीर संक्षारक सूक्ष्म वातावरण बनाती है। रबर कंपन आइसोलेटर स्टड हार्डवेयर अक्सर पहला घटक होता है जो विफल हो जाता है — पंप मैकेनिकल सील, इम्पेलर और यहां तक कि कास्ट आयरन वाल्यूट से भी पहले। JZP-5.2 Zn-Ni चढ़ाना तब निर्दिष्ट किया जाता है जब पंप ओईएम जंग-संबंधित माउंट विफलता के वारंटी से इनकार करते हैं।
• खाद्य और पेय सीआईपी (क्लीन-इन-प्लेस) स्किड्स: 80-85 C पर दैनिक गर्म पानी और कास्टिक/एसिड सफाई चक्र पंप और मोटर माउंट के आसपास एक गीला, रासायनिक रूप से आक्रामक वातावरण बनाते हैं। JZP-5.2 स्टड पर ट्राइवलेंट क्रोमियम पैसिवेशन परत क्षारीय डिटर्जेंट का प्रतिरोध करती है जो पारंपरिक जिंक क्रोमेट रूपांतरण कोटिंग्स को हटा देती है।

फील्ड सेवा प्रश्नोत्तर

प्रश्न: मैं प्राप्त भागों पर Zn-Ni चढ़ाना मोटाई को कैसे सत्यापित करूं?
ए: ASTM B568 के अनुसार एक कैलिब्रेटेड एक्स-रे फ्लोरेसेंस (XRF) गेज का उपयोग करें। माप स्टड के चिकने अनथ्रेडेड शेंक हिस्से पर लिया जाना चाहिए। स्वीकार्य सीमा 8-12 μm है। 8 μm से नीचे के मान चढ़ाना प्रक्रिया विचलन का संकेत देते हैं; 12 μm से ऊपर के मान थ्रेड फिट को प्रभावित कर सकते हैं। 500 से अधिक इकाइयों के ऑर्डर के साथ एक हैंडहेल्ड XRF रिपोर्ट शामिल है।

प्रश्न: यदि मुझे फील्ड में स्टड की लंबाई काटनी या संशोधित करनी पड़े तो क्या होगा?
ए: स्टड को काटने से कटी हुई सतह से Zn-Ni चढ़ाना हट जाता है और नंगे 45# स्टील का पता चलता है। यह सतह बाहरी परिस्थितियों में दिनों के भीतर लाल जंग विकसित करेगी। यदि फील्ड संशोधन अनिवार्य है, तो काटने के 1 घंटे के भीतर जिंक-समृद्ध कोल्ड गैल्वनाइजिंग कंपाउंड (ASTM A780 प्रति ड्राई फिल्म में न्यूनतम 93% जिंक) को कटी हुई सतह पर लगाएं। ध्यान दें कि स्टड को संशोधित करने से जंग वारंटी समाप्त हो जाती है।

प्रश्न: क्या पहले इंस्टॉलेशन और पुनः इंस्टॉलेशन के बीच टॉर्क में कोई अंतर है?
ए: हाँ। इंटीग्रल स्नेहक टॉपकोट पहले इंस्टॉलेशन पर सबसे प्रभावी होता है। पुनः इंस्टॉलेशन के लिए (समान नट, समान स्टड, पहले से टॉर्क किया हुआ), पॉलिश किए गए थ्रेड्स के कम घर्षण गुणांक के लिए लेखांकन के लिए टॉर्क को 27-32 N·m तक कम करें। यदि पहले से स्थापित स्टड पर नए नट का उपयोग कर रहे हैं, तो मानक 30-35 N·m विनिर्देश पर लौटें।

प्रश्न: JZP-5.2 माउंट को कैसे उन्मुख किया जाना चाहिए — स्टड ऊपर, स्टड नीचे, या क्षैतिज?
ए: JZP-5.2 शॉक एब्जॉर्बर माउंट को अक्षीय (संपीड़न) लोडिंग के लिए डिज़ाइन किया गया है जिसमें रबर तत्व समर्थित उपकरण और नींव के बीच होता है। पसंदीदा अभिविन्यास उपकरण वजन के साथ माउंट को अक्षीय रूप से संपीड़ित करता है। क्षैतिज (कतरनी) अभिविन्यास अक्षीय रेटिंग (32 किग्रा प्रति माउंट अधिकतम) के 40% तक भार पर स्वीकार्य है। तनाव में स्थापित न करें — रबर-से-धातु बॉन्ड को तन्यता भार के लिए रेटेड नहीं किया गया है। यदि तनाव अनुप्रयोग अनिवार्य है, तो कैप्चर-स्टाइल हाउसिंग के लिए इंजीनियरिंग से संपर्क करें।
