| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | जेजेडपी-4.2 |
| MOQ: | 10 टुकड़े |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |

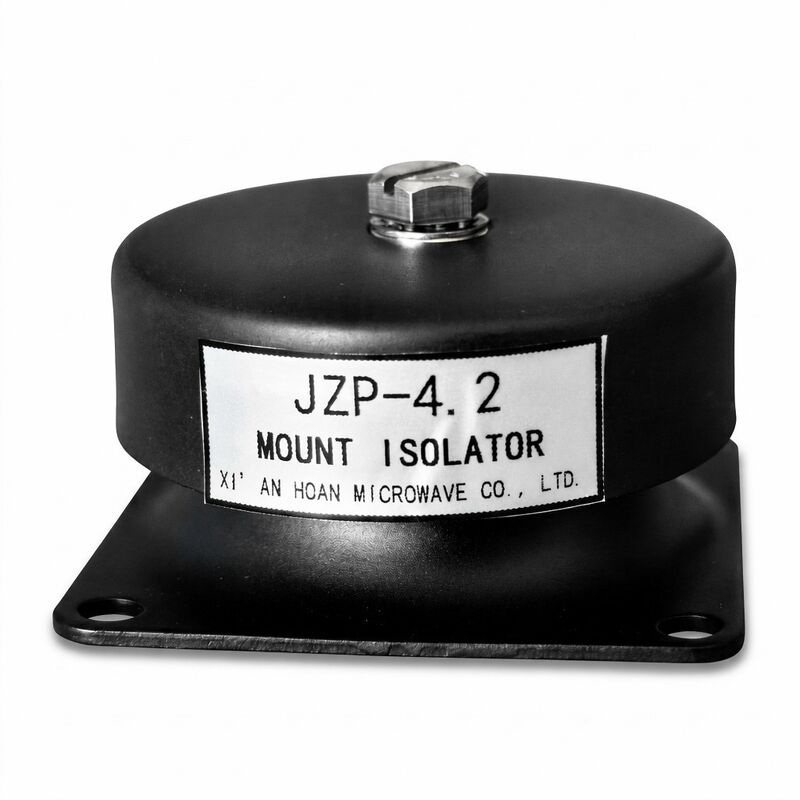

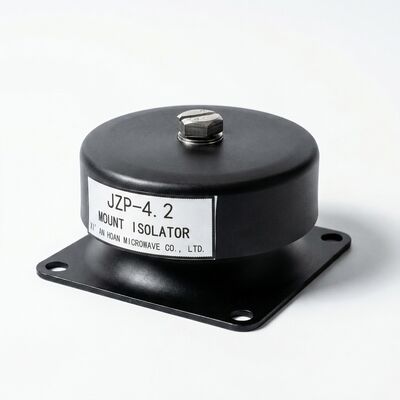

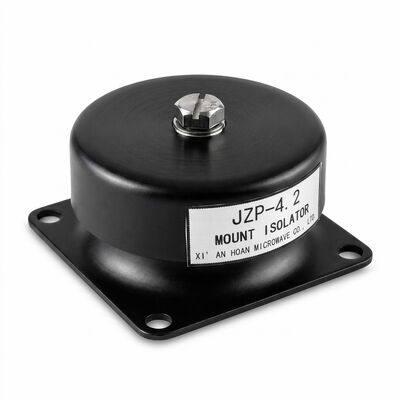

जब एक कंपन आइसोलेटर माउंट को पार्श्व बलों के अधीन किया जाता है — उपकरण स्टार्टअप टॉर्क, असंतुलित घूर्णन द्रव्यमान, या रखरखाव के दौरान बाहरी धक्कों से — रबर तत्व अपरूपण विरूपण से गुजरता है। खराब गुणवत्ता वाले माउंट बार-बार अपरूपण चक्रों के बाद स्थायी सेट विकसित करते हैं, जिससे अलग किया गया उपकरण अपनी मूल संरेखण से विचलित हो जाता है। JZP-4.2 रबर कंपन आइसोलेटर को एक उच्च-रिकवरी इलास्टोमर ज्यामिति के साथ इंजीनियर किया गया है: अधिकतम रेटेड विक्षेपण के 80% पर 100,000 अपरूपण चक्रों के बाद, अवशिष्ट सेट 0.3 मिमी से कम मापता है — अधिकांश सटीक-संरेखित पंप और कंप्रेसर सेट के लिए 0.5 मिमी की सीमा के भीतर, जो बिना शिमिंग के सहन कर सकते हैं।
हल्की मशीनरी विशेष रूप से पार्श्व विस्थापन के प्रति संवेदनशील होती है क्योंकि निलंबित द्रव्यमान उत्तेजना बलों की तुलना में कम होता है। लोड के तहत शुरू होने वाला 35 किग्रा पंप पैकेज माउंटिंग बिंदुओं पर 200 एन से अधिक क्षणिक पार्श्व बल उत्पन्न कर सकता है। JZP-4.2 माउंट आइसोलेटर इसे 0.8:1 पार्श्व-से-अक्षीय कठोरता अनुपात के साथ संबोधित करता है — जिसका अर्थ है कि पार्श्व गति ऊर्ध्वाधर संपीड़न की तुलना में थोड़ी नरम होती है, कई बेलनाकार माउंट के विपरीत जहां पार्श्व कठोरता अक्षीय की तुलना में 3-5* कम हो सकती है। परिणाम: उपकरण अपने बेसप्लेट पर केंद्रित रहता है, जिसके लिए बाहरी स्नबर या गाइड की आवश्यकता नहीं होती है।
| कठोरता पैरामीटर | 20 किग्रा लोड पर मान |
|---|---|
| अक्षीय गतिशील कठोरता (K_axial) | 145 ±15 N/mm |
| पार्श्व गतिशील कठोरता (K_lateral) | 118 ±12 N/mm |
| पार्श्व/अक्षीय कठोरता अनुपात | 0.81:1 |
| अपरूपण मापांक (G) | 0.65–0.95 MPa (तनाव-निर्भर) |
| अवमंदन गुणांक (C) | 0.55–0.75 N·s/mm 10–30 Hz पर |
| 80% अधिकतम लोड पर क्रीप दर | < 0.05 mm प्रति 1,000 घंटे |
हल्की मशीनरी एक अनूठी कंपन चुनौती प्रस्तुत करती है: उपकरण का द्रव्यमान इतना कम होता है कि माउंटेड प्राकृतिक आवृत्ति अक्सर 8 और 18 हर्ट्ज के बीच आती है — सामान्य मोटर घूर्णी गति (1,500 और 3,000 आरपीएम 25 हर्ट्ज और 50 हर्ट्ज उत्तेजना के अनुरूप) के साथ सीधे ओवरलैप होती है। कम अवमंदन (शॉक एब्जॉर्बर माउंटशॉक एब्जॉर्बर माउंट अनुनाद पर कंपन को दबाने के बजाय बढ़ाएगा, संभावित रूप से प्रेषित बल को तिगुना या चौगुना कर देगा।
JZP-4.2 अपने भरे हुए-इलास्टोमर फॉर्मूलेशन में निहित आवृत्ति-निर्भर अवमंदन तंत्र का उपयोग करता है। कम आवृत्तियों पर (< 15 हर्ट्ज, सिस्टम अनुनाद बैंड सहित), अवमंदन कारक (tan δ) 0.18–0.22 तक बढ़ जाता है, जो प्रभावी अनुनाद दमन प्रदान करता है। 25 हर्ट्ज से ऊपर के ऑपरेटिंग आवृत्तियों पर — जहां अधिकांश घूर्णन मशीनरी चलती है — tan δ 0.08–0.12 तक गिर जाता है, जो कुशल अलगाव प्रदान करता है (आमतौर पर 50 हर्ट्ज पर 85–92% कंपन कमी)।
| आवृत्ति बैंड | अवमंदन कारक (tan δ) | अलगाव दक्षता |
|---|---|---|
| 5–15 हर्ट्ज (अनुनाद क्षेत्र) | 0.18–0.22 | प्रवर्धन < 2.2* (नियंत्रित) |
| 25–50 हर्ट्ज (ऑपरेटिंग बैंड) | 0.08–0.12 | 85–92% कमी |
| 50–200 हर्ट्ज (उच्च-आवृत्ति) | 0.06–0.10 | > 95% कमी |
| पैरामीटर | मान |
|---|---|
| समग्र व्यास | 40 ±0.5 mm |
| समग्र ऊंचाई (मुक्त) | 30 ±0.5 mm |
| 20 किग्रा लोड के तहत ऊंचाई | 27.5 ±0.3 mm (2.5 mm संपीड़न) |
| स्टड थ्रेड (ऊपर) | M8 * 1.25, लंबाई 15 mm |
| स्टड थ्रेड (नीचे) | M8 * 1.25, लंबाई 18 mm |
| धातु आवेषण सामग्री | जिंक-प्लेटेड Q235 स्टील, वल्कनाइज्ड-बॉन्डेड |
| रबर-से-धातु बंधन शक्ति | > 3.5 MPa (ASTM D429 विधि B) |
| ऑपरेटिंग तापमान रेंज | -25°C से +100°C |
| स्थापना टॉर्क | 18–22 N·m (कैलिब्रेटेड टॉर्क रिंच का उपयोग करें) |
प्र: उत्पादन लाइन पर अपरूपण रिकवरी कैसे मापी जाती है?
उ: प्रत्येक बैच 24 घंटे के त्वरित क्रीप परीक्षण से गुजरता है: अधिकतम रेटेड लोड का 80% पार्श्व दिशा में 12 घंटे के लिए 70°C पर लगाया जाता है, फिर जारी किया जाता है। अवशिष्ट विरूपण को रिलीज के 2 घंटे बाद डायल गेज से मापा जाता है। 0.35 मिमी से अधिक अवशिष्ट सेट वाली इकाइयों को अस्वीकार कर दिया जाता है।
प्र: क्या तापमान पार्श्व/अक्षीय कठोरता अनुपात को प्रभावित करता है?
उ: मध्यम रूप से। -25°C पर, रबर मापांक में वृद्धि के कारण अनुपात लगभग 0.75:1 (थोड़ा नरम पार्श्व रूप से) हो जाता है। +100°C पर, यह लगभग 0.85:1 तक नरम हो जाता है। अनुपात रेटेड तापमान बैंड के पार प्रयोग करने योग्य सीमा के भीतर रहता है। निर्दिष्ट सीमाओं के भीतर किसी डेरेटिंग की आवश्यकता नहीं है।
प्र: निरंतर 24/7 संचालन के तहत अपेक्षित सेवा जीवन क्या है?
उ: एक नियंत्रित इनडोर वातावरण (15–35°C, सूखा, कोई रासायनिक जोखिम नहीं) में, JZP-4.2 को 1.0 मिमी संचयी क्रीप तक पहुंचने से पहले 5-7 साल के निरंतर संचालन के लिए रेट किया गया है। बाहरी या अर्ध-संलग्न प्रतिष्ठानों में, 3-5 साल की उम्मीद करें। जब कुल ऊंचाई हानि 2.0 मिमी (मुक्त ऊंचाई का लगभग 7%) से अधिक हो जाती है तो प्रतिस्थापन की सिफारिश की जाती है।
एक विस्तृत गतिशील परीक्षण रिपोर्ट का अनुरोध करें, ऑन-साइट परीक्षण स्थापना की व्यवस्था करें, या हमारे तकनीकी बिक्री टीम से संपर्क करके थोक आदेश मूल्य निर्धारण के बारे में पूछताछ करें।
