| मॉडल नंबर: | gr5 |
| MOQ: | 10 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
सारांश:

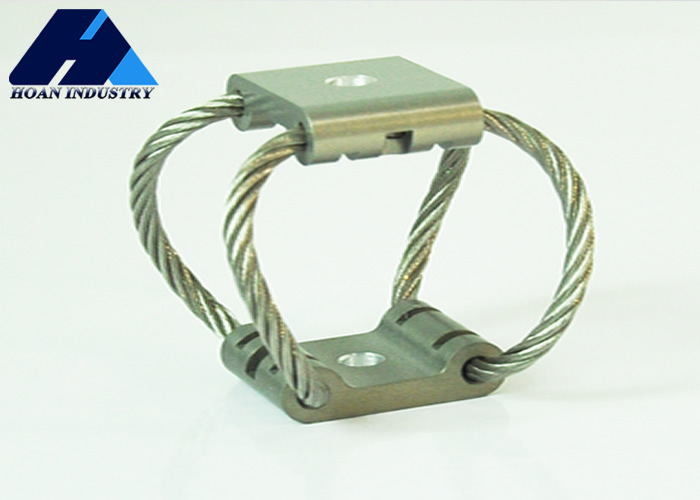

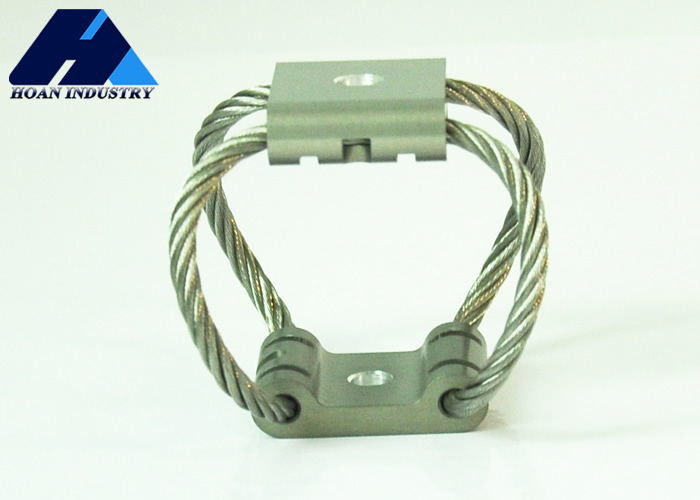

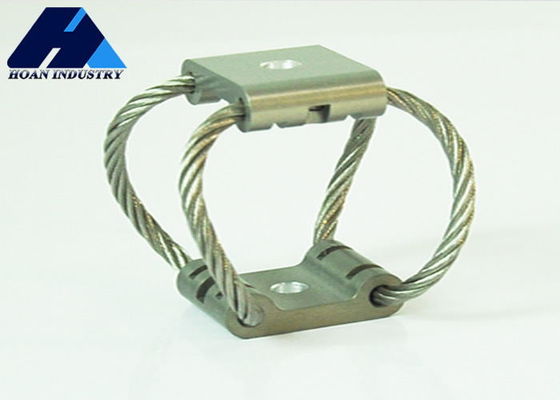

पूर्वनिर्मित कंपन अलगाव (जीआर तितली प्रकार) एक कुशल कंपन अलगाव उपकरण है जिसे विशेष रूप से विभिन्न यांत्रिक उपकरणों द्वारा उत्पन्न कंपन संचरण को कम करने के लिए डिज़ाइन किया गया है।इस प्रकार के अलगाव का नाम इसके अद्वितीय तितली के आकार के नाम पर रखा गया है, अनुकूलित कंपन अवशोषण प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।
घुड़सवार विकल्प
आकार पैरामीटर:
| उत्पाद मॉडल | ऊँचाई | वजन | इकाई भार | घुड़सवार विकल्प | छेद से | धागा | सिंक |
| GR5-80D-A | 41 | 48 | 0.72 | ए, बी, सी, डी, ई, एस | ¥7 | M6×10 | 90 |
| GR5-38D-A | 53 | 54 | 0.77 | ||||
| GR5-27D-A | 60 | 59 | 0.81 | ||||
| GR5-16D-A | 76 | 67 | 0.90 |
ऊर्ध्वाधर भार
| वक्र संख्या | मॉडल | अधिकतम स्थैतिक भार ((एन) | अधिकतम विरूपण(मिमी) |
कंपन कठोरता KN/m) |
प्रभाव कठोरता ((KN/m) |
| 1 | GR5-80D-A | 80 | 19.6 | 22 | 11 |
| 2 | GR5-38D-A | 38 | 28.7 | 11 | 4.4 |
| 3 | GR5-27D-A | 27 | 34.8 | 7.9 | 3.2 |
| 4 | GR5-16D-A | 16 | 49.3 | 4.4 | 1.4 |
45° दिशात्मक भारः
| वक्र संख्या | मॉडल | अधिकतम स्थैतिक भार(एन) | अधिकतम विरूपण(मिमी) | कंपन कठोरता(KN/m) | टक्कर की कठोरता(KN/m) |
| 1 | GR5-80D-A | 24 | 18.3 | 12 | 6.1 |
| 2 | GR5-38D-A | 13 | 28.4 | 5.3 | 2.3 |
| 3 | GR5-27D-A | 11 | 36.1 | 3.6 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 53.8 | 1.9 | 0.7 |
पार्श्व भारः
| वक्र संख्या | मॉडल | अधिकतम स्थैतिक भार(एन) | अधिकतम विरूपण(मिमी) | कंपन कठोरता(KN/m0 | कंपन कठोरता(KN/m) |
| 1 | GR5-80D-A | 20 | 16.5 | 4.4 | 4.4 |
| 2 | GR5-38D-A | 13 | 25.7 | 2.1 | 2.1 |
| 3 | GR5-27D-A | 11 | 32.5 | 1.4 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 48.5 | 0.7 | 0.7 |
