उत्पत्ति के प्लेस:
चीन
मॉडल संख्या:
GR3
वीडियो
वीडियो
सारांश:

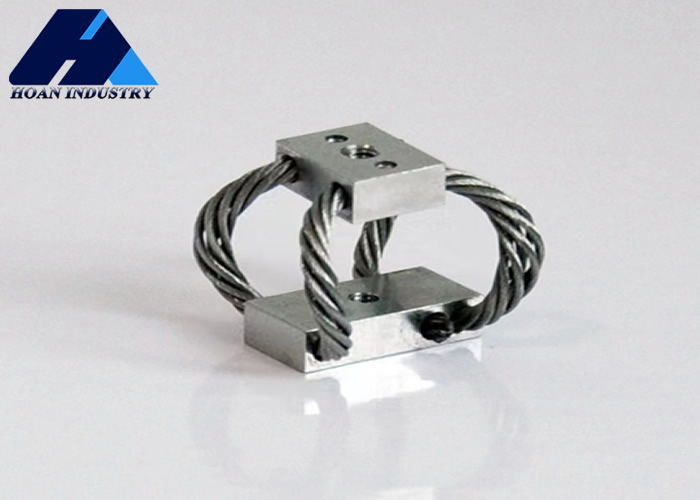

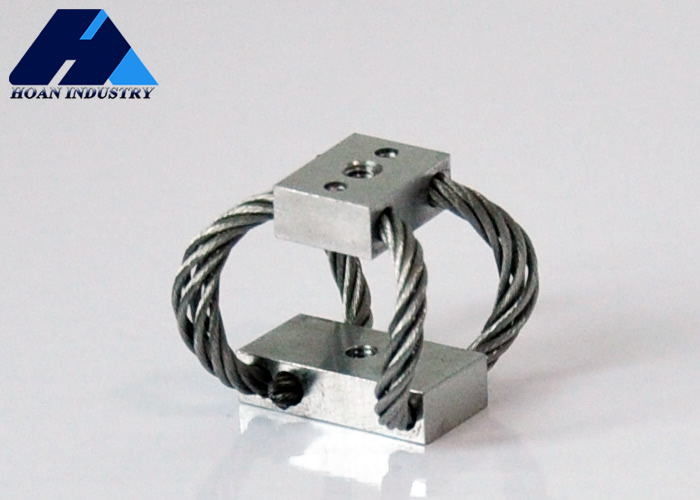

पूर्वनिर्मित कंपन अलगाव (जीआर तितली प्रकार) एक कुशल कंपन अलगाव उपकरण है जिसे विशेष रूप से विभिन्न यांत्रिक उपकरणों द्वारा उत्पन्न कंपन संचरण को कम करने के लिए डिज़ाइन किया गया है।इस प्रकार के अलगाव का नाम इसके अद्वितीय तितली के आकार के नाम पर रखा गया है, अनुकूलित कंपन अवशोषण प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।
उत्पाद आयाम
घुड़सवार विकल्प
आकार पैरामीटर:
| उत्पाद मॉडल | ऊँचाई | वजन | इकाई भार | घुड़सवार विकल्प | छेद से | धागा | सिंक |
| GR1-3.3D-A | 19 | 22 | 0.09 | ए, बी, सी, डी, ई, एस | ₹3.3 | एम 3 × 0।5 | 90 |
| GR1-2.4D-A | 23 | 24 | 0.10 | ||||
| GR1-1.8D-A | 27 | 27 | 0.11 | ||||
| GR1-1.3D-A | 33 | 30 | 0.12 |
ऊर्ध्वाधर भार
| वक्र संख्या | मॉडल | अधिकतम स्थैतिक भार ((एन) | अधिकतम विरूपण(मिमी) |
कंपन कठोरता KN/m) |
प्रभाव कठोरता ((KN/m) |
| 1 | GR3-30D-A | 30 | 7.1 | 24 | 12 |
| 2 | GR3-22D-A | 22 | 10.4 | 12 | 6.1 |
| 3 | GR3-18D-A | 18 | 14.2 | 8.4 | 3.5 |
| 4 | GR3-11D-A | 11 | 19.3 | 5.8 | 1.9 |
45° दिशात्मक भारः
|
वक्र संख्या |
मॉडल | अधिकतम स्थैतिक भार(एन) | अधिकतम विरूपण(मिमी) | कंपन कठोरता(KN/m) | टक्कर की कठोरता(KN/m) |
| 1 | GR3-30D-A | 12 | 9.4 | 14 | 5.3 |
| 2 | GR3-22D-A | 10 | 13.2 | 8.8 | 3.2 |
| 3 | GR3-18D-A | 6.7 | 17.3 | 5.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 22.9 | 3.5 | 0.9 |
पार्श्व भारः
| वक्र संख्या | मॉडल | अधिकतम स्थैतिक भार(एन) | अधिकतम विरूपण(मिमी) | कंपन कठोरता(KN/m) | टक्कर की कठोरता(KN/m) |
| 1 | GR3-30D-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22D-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | GR3-18D-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 20.6 | 1.1 | 1.1 |
विशेषता:
1अभिनव डिजाइनः तितली के आकार का डिजाइन अलग करने वाले की संरचनात्मक ताकत को बढ़ाता है जबकि विभिन्न कंपन आवृत्तियों और आयामों के अनुकूल होने के लिए पर्याप्त लचीलापन बनाए रखता है।
2. कुशल कंपन पृथक्करण: यह यांत्रिक उपकरणों से कंपन को प्रभावी ढंग से अलग कर सकता है और अवशोषित कर सकता है, जिससे भवन संरचनाओं या आसपास के उपकरणों पर प्रभाव और शोर कम हो जाता है।
3स्थायित्व और विश्वसनीयताः उच्च गुणवत्ता वाली सामग्रियों और उन्नत विनिर्माण प्रौद्योगिकी का उपयोग विभिन्न वातावरणों में इसकी स्थायित्व और दीर्घकालिक स्थिरता सुनिश्चित करता है।
4स्थापित करने और बनाए रखने में आसानः मॉड्यूलर डिजाइन स्थापना प्रक्रिया को त्वरित और आसान बनाता है, जबकि रखरखाव का काम अपेक्षाकृत आसान है, जो परिचालन लागत को कम करने में मदद करता है।
आवेदनः
1फोटोग्राफी और वीडियोोग्राफी
2हवाई सर्वेक्षण और मानचित्रण
3हवाई संचार
